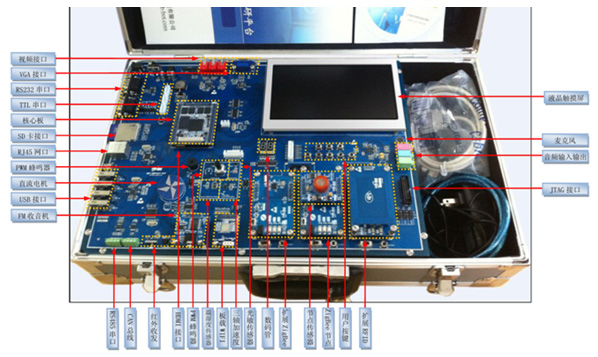

一、产品简介
        ZYARM-A8型 嵌入式教研平台，是针对全国大专院校嵌入式系统、及相关实验室建设而精心设计推出的综合实验平台。
该平台以领先的ARM Cortex-A8架构处理器为核心，配备丰富的外设接口、功能完善的软硬件系统，可扩展性高，综合了多种低、中、高端嵌入式系统教学实验平台的优势和特点，适合教学实验及科学研究、紧贴产品化主流技术及发展趋势，可以完全满足高校嵌入式教学的相关需求和实验室方案建设。 二、产品特点
1、高性能的ARM Cortex-A8架构硬件处理器，可以流畅的部署和运行大型系统和应用，全面支持Linux、Android、WindowsCE系统实验体系；
2、板载接口*全面，涵盖几乎所有嵌入式系统常见接口，音视频接口、图像输入输出接口、总线接口、控制接口、存储接口、通讯接口、调试接口和扩展接口；
3、板载多种传感器，板载光敏传感器、温湿度传感器、三轴加速度传感器、FM收音机，丰富的数据处理功能和应用；
4、扩展性强，通过主板扩展接口，可以方便进行系统升级和定制扩展模块，支持多种产品配套的扩展模块；
二、硬件资源

CPU处理器	Samsung S5PV210,Cortex-A8,主频为1GHz 内置PowerVR SGX540高性能图形引擎 支持流畅的2D/3D图形加速 *高可支持1080p@30fps硬件解码视频流畅播放，格式可为MPEG4, H.263, H.264等
DDR2内存	Size: 512MB 32bit数据总线 运行频率: 200MHz
NAND FLASH	SLC NAND Flash: 1GB
LCD液晶和触摸屏	7寸TFT LCD，电阻式触摸屏，支持校准，预留电容屏接口
RJ45网口	1个DM9000AEP网卡，10/100M自适应
TV-OUT视频输出	1路TVOUT视频输出接口
AV-IN视频输入	2路AV视频输入接口，可直接连CCD摄像头
UART串口	2路DB9 RS232串口接口，引出4路TTL UART接口
VGA接口	1路VGA接口，可外接显示器
USB接口	4路USB Host2.0接口，1路MiniUSB Slave2.0接口
音频输入输出	1路3.5mm立体声音频输出接口，1路麦克风输入
SD卡接口	1路标准SD卡插座
HDMI接口	1路HDMI输出接口
RS485总线	1路RS485接口
I2C总线	1个I2CEEPROM(256Byte)芯片,用于测试，预留1路I2C接口
SPI总线	1路SPI总线连接数码管，1路连接CAN，1路SPI接口引出
CAN总线	1路CAN总线接口
红外	1路红外通讯接收头，1路远程红外遥控头
ADC输入	6路ADC接口引出，1路连接可调电阻，1路接可调光敏电阻
PWM蜂鸣器	1路PWM蜂鸣器
直流电机	1路直流电机，PWM控制，可正反方向及速度控制
CMOS Camera	1路CMOS 高清摄像头接口
中断按键	8个中断按键，用于用户输入控制
数码管显示	双段8位数码管显示器
LED灯	5个LED灯，用于测试
RTC时钟	1个RTC时钟备份
板载FM接口	板载FM收音机模块接口
板载传感器	主板自带三轴加速度传感器、光敏传感器、温湿度传感器
板载WIFI接口	1路SDIO接口，用于连接WIFI模块
板载GPRS接口	1路板载GPRS通讯模块接口
板载GPS接口	1路板载GPS定位模块接口
板载RFID接口	板载高频RFID读写卡模块接口
扩展接口	板载扩展接口，以下各模块皆可任意替换上述板载模块 可扩展连接配套GPRS模块 可扩展连接配套GPS模模块 可扩展连接配套USB摄像头模块 可扩展连接FM收音机模块 可扩展连接CAN总线节点模块 可扩展连接RS485通讯模块 可扩展连接条码扫描仪模块 可扩展连接微型打印机模块 可扩展连接指纹识别模块 可扩展连接ZigBee模块 可扩展连接IPv6模块 可扩展连接WIFI模块 可扩展连接Bluetooth模块 可扩展连接RFID模块 可扩展连接20几种传感器模块

三、软件资源

操作系统OS	Linux2.6.35\Linux3.0.5\Android4.0\Android2.3\WindowsCE6.0
Bootloader	U-Boot
文件系统	YAFFS2\CRAMFS\FAT32
图形UI	Qt4/embedded、Qtopia4
应用DEMO	基于Qt的图形接口控制DEMO：视频监控、ADC采样、PWM蜂鸣器控制、电机控制、传感器数据采样绘图、GPRS拨号通讯、GPS地图定位、RFID电子钱包、指纹识别、条码扫描仪模块应用等等

四、实验项目
1、嵌入式Linux部分

第一章. 实验环境与软件工具

1.1开发平台简介

1.2 Linux系统开发环境

第二章. 基础应用实验

实验一. 实验环境使用入门

实验二. 多线程程序设计

实验三. 串口程序设计

实验四. ADC转换实验

实验五. 温湿度采样实验

实验六. 光敏传感器实验

实验七. 电机控制实验

实验八. RS485总线通讯实验

实验九. 基于SPI总线的数码管实验

实验十. 基于IIC总线的EEPROM读写实验

实验十一. 三轴加速度采集实验

实验十二. SOCKET网络编程

实验十三. 嵌入式SQLite应用

实验十四. 嵌入式WebServer移植

实验十五. 基于V4L2的USB摄像头视频采集

实验十六. 实现基于WebServer的网络视频

实验十七. 实现基于WebServer的网络视频之扩展实验

实验十八. VGA输出实验

第三章. 基于Qt的GUI实验

实验一. 搭建本机Qt开发环境

实验二. 基于QtDesigner的程序设计

实验三. 搭建Qt/Embedded ARM环境

实验四. 直流电机控制实验

实验五. 数码管显示控制实验

实验六. ADC采样图形界面实现实验

第四章. 底层系统构建实验

实验一 Linux内核裁剪与编译

实验二 构建根文件系统

第五章. 通讯模块实验

实验一 GPRS通讯模块实验

实验二 GPS通讯模块实验

实验三 蓝牙无线通讯实验

实验四 红外通讯实验

第六章. 设备底层驱动实验

实验一. 内核驱动入门

实验二. LED灯控制实验

实验三. 按键中断驱动及控制

实验四. PWM蜂鸣器驱动及控制

实验五. ADC驱动及采样

实验六. 基于SPI总线的CAN总线通讯实验

实验七. LCD设备驱动及控制

实验八. SD卡接口实验

实验九. U盘接口使用

第七章. 扩展模块实验

实验一.3G模块上网实验

实验二. RFID读卡实验

实验三. 条形码扫描实验

实验四. 微型打印机实验

实验五. 指纹验证实验

实验六. GPRS模块实验之STM32串口透传实验

实验七. GPRS模块实验之GPRS的传感器远程控制

实验八. GPRS模块实验之基于QT的GPRS通信实验

实验九. 温湿度采样绘制曲线实验

实验十. 三轴加速度采样绘制曲线实验

实验十一. ALSA音频扩展实验

实验十二. 基于I2C的TEA5767FM收音机模块实验

实验十三. 基于CAN总线CAN模块设备控制

2、Android系统开发部分

第一章. 实验环境与软件工具

1.1开发平台简介

第二章. Android开发环境搭建

实验一. Android Fedora开发环境建立

实验二. Android xp开发环境建立

第三章. Android SDK 开发

实验一. Android ADB调试实验

实验二. LED灯控制实验

实验三. PWM蜂鸣器控制实验

实验四. ADC控制实验

实验五.按键功能控制实验

第四章. Android 系统架构实验

实验一. Android 内核移植与编译实验

实验二. Android 文件系统实验

第五章. Android中间层实验

实验一. LED控制实验

实验二. PWM Beep控制实验

实验三. ADC采样实验

第六章. Android综合应用

实验一. GPRS拨号实验

实验二.3G上网实验

实验三. U盘使用实验

实验四. 游戏移植实验

实验五. 开源游戏移植实验

第七章. Android综合实训应用

实验一. RFID DEMO - 读卡实验

实验二. RFID DEMO - 电子钱包

实验三. 基于Zigbee无线组网的智能家居实训案例

实验四. 基于Zigbee无线组网的智慧农业实训案例

五、设备配置清单

序号	名称	单位	数量	备注
1	Cortex-A8嵌入式实验开发平台	套	1
2	FM收音机模块	块	1
3	ZigBee无线通讯模块	块	2	可选配其他配套通讯模块
4	RFID高频读写模块	套	1	配13.56M 标签2个
5	温湿度传感器模块	块	1	可选配其他配套传感器模块
6	电源适配器(5V3A主板)	块	1
7	网线	根	1
8	双母交叉串口线	根	1
9	Mini USB线	根	1
10	ZigBee Debugger	套	1
11	配套光盘	张	1
12	实验指导书	本	1
