一、产品简介

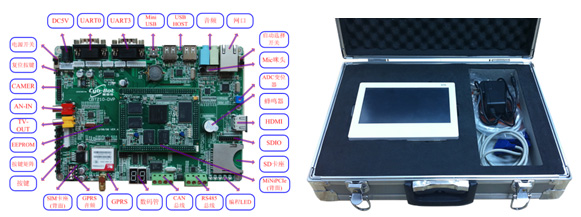

       ZYWL-A8Y型 移动互联网教学科研平台，是面向移动通讯技术、智能终端技术、嵌入式系统技术于一体的实验开发平台。
       该平台以领先的ARM Cortex-A8架构处理器为核心，板载集成移动3G、GSM/GPRS、WiFi通讯模组、面向工业现场应用的CAN总线、RS485总线接口，面向移动消费电子类应用的7寸LCD可视触屏、高清视频输入输出等接口。平台配套软件系统资源完善，即可满足教学科研实验，又可满足产品项目应用。 二、产品特点
1、高性能的ARM Cortex-A8架构硬件处理器，主频1GHz，NANDFLASH 1GB，DDR2内存1GB。可以流畅的部署和运行大型系统和应用，全面支持Android4.0移动开发系统、Linux3.0系统、WindowsCE6.0系统；
2、板载新一代MiNiPCIe3G接口、GSM/GPRS模块、WiFi、CAN总线、RS485总线；
3、板载*新HDMI1.4高清视频输出、AV视频输入输出接口，双通道立体声耳机。
4、接口资源丰富，包括以太网口、ADC可调电阻变位器、PWM蜂鸣器、IIC EEPROM、SPI双段数码管、RS232、USB host/gadgat、标准SD卡座、CAMERA CMOS摄像头接口、中断按键、LED编程灯、RTC等；
三、硬件资源

CPU处理器	Samsung S5PV210,Cortex-A8,主频为1GHz 内置PowerVR SGX540高性能图形引擎 支持流畅的2D/3D图形加速 *高可支持1080p@30fps硬件解码视频流畅播放，格式可为MPEG4，H.263, H.264等
DDR2内存	Size: 1GB  32bit数据总线
NAND FLASH	SLC NAND Flash: 1GB
LCD液晶和触摸屏	7寸TFT LCD，电阻式触摸屏，支持校准，预留电容屏接口
3G Modem	1路MiNiPCIe3G模块，板载SIM卡插座
GSM/GPRS	1路SIM900 GSM/GPRS模块，板载SIM卡插座
WiFi	1路SDIO接口，连接WIFI模块
TV-OUT视频输出	1路TVOUT视频输出接口
HDMI接口	1路HDMI1.4输出接口
AV-IN视频输入	1路AV视频输入接口，可直接连CCD摄像头
CMOS Camera	1路CMOS 高清摄像头接口
CAN总线	1路CAN总线接口
RS485总线	1路RS485接口
I2C总线	1个I2CEEPROM(256Byte)芯片,用于测试
SPI总线	1路SPI总线连接数码管，1路连接CAN
RJ45网口	1个DM9000AEP网卡，10/100M自适应
UART串口	2路DB9 RS232串口接口，引出4路TTL UART接口
USB接口	2路USB Host2.0接口，1路MiniUSB Slave2.0接口
音频输入输出	1路3.5mm立体声音频输出输入接口，1路麦克风输入
MIC麦克	1路板子MIC咪头
SD卡接口	1路标准SD卡插座
ADC输入	6路ADC接口引出，1路连接可调电阻
PWM蜂鸣器	1路PWM蜂鸣器
中断按键	8个中断按键，用于用户输入控制
数码管显示	双段8位数码管显示器
LED灯	10个LED灯，用于测试
RTC时钟	1个RTC时钟备份
扩展接口	矩阵键盘、SDIO

四、软件资源

操作系统OS	Android4.0\Android2.3\Linux3.0\Linux2.6\WindowsCE6.0
Bootloader	U-Boot
文件系统	YAFFS2\CRAMFS\FAT32
图形UI	Qt4/embedded、Qtopia4

五、实验项目
1、Android系统开发部分：

第一章. 实验环境与软件工具

1.1开发平台简介

第二章. Android开发环境搭建

实验一. Android Fedora开发环境建立

实验二. Android xp开发环境建立

第三章. Android SDK 开发

实验一. Android ADB调试实验

实验二. LED灯控制实验

实验三. PWM蜂鸣器控制实验

实验四. ADC控制实验

实验五.按键功能控制实验

第四章. Android 系统架构实验

实验一. Android 内核移植与编译实验

实验二. Android 文件系统实验

第五章. Android中间层实验

实验一. LED控制实验

实验二. PWM Beep控制实验

实验三. ADC采样实验

第六章. Android综合应用

实验一. GPRS拨号实验

实验二.3G上网实验

实验三. WiFi组网应用实验

实验四. U盘使用实验

实验五. 游戏移植实验

实验六. 开源游戏移植实验

2、嵌入式Linux部分：

第一章. 实验环境与软件工具

1.1开发平台简介

1.2 Linux系统开发环境

第二章. 基础应用实验

实验一. 实验环境使用入门

实验二. 多线程程序设计

实验三. 串口程序设计

实验四. ADC转换实验

实验五. RS485总线通讯实验

实验六. 基于SPI总线的数码管实验

实验七. 基于IIC总线的EEPROM读写实验

实验八. SOCKET网络编程

实验九. 嵌入式SQLite应用

实验十. 嵌入式WebServer移植

实验十一. 基于V4L2的USB摄像头视频采集

实验十二. 实现基于WebServer的网络视频

实验十三. 实现基于WebServer的网络视频之扩展实验

第三章. 基于Qt的GUI实验

实验一. 搭建本机Qt开发环境

实验二. 基于QtDesigner的程序设计

实验三. 搭建Qt/Embedded ARM环境

实验四. 数码管显示控制实验

实验五. ADC采样图形界面实现实验

第四章. 底层系统构建实验

实验一 Linux内核裁剪与编译

实验二 构建根文件系统

第五章. 通讯模块实验

实验一 GPRS通讯模块实验

实验二 3G通讯模块实验

实验三 WiFi通讯实验

实验四 蓝牙通讯实验

第六章. 设备底层驱动实验

实验一. 内核驱动入门

实验二. LED灯控制实验

实验三. 按键中断驱动及控制

实验四. PWM蜂鸣器驱动及控制

实验五. ADC驱动及采样

实验六. 基于SPI总线的CAN总线通讯实验

实验七. LCD设备驱动及控制

实验八. SD卡接口实验

实验九. U盘接口使用

六、设备配置清单

序号	名称	单位	数量	备注
1	YK210-DVP实验开发平台	块	1	标配只带GSM/GPRS模块，不带有3G模块和WiFi模块
2	电源适配器(5V3A主板)	块	1
3	网线	根	1
4	双母交叉串口线	根	1
5	Mini USB线	根	1
6	配套光盘	张	1
7	实验指导书	本	1
