一、产品简介
        ZYWL-A8M型 无线传感网教研平台是面向高校物联网工程实训实验室的系列产品之一。该系统以具体工程应用为布景对象，采用工业级通讯模块及传感器，结合物联网M2M网关设备，将WSN无线传感网与Internet、3G、GPRS网络进行无缝连接和通讯。该实训产品贴近实际工程项目应用，提供丰富的动手布线等设计环节，又支持教学实践扩展，通过系统配套的工程案例，详细分解系统软硬件构造，可激发学生的学习兴趣，充分提高学生的动手实践能力，很好的解决了目前物联网专业建设过程中存在的重理论、缺实践的突出问题。

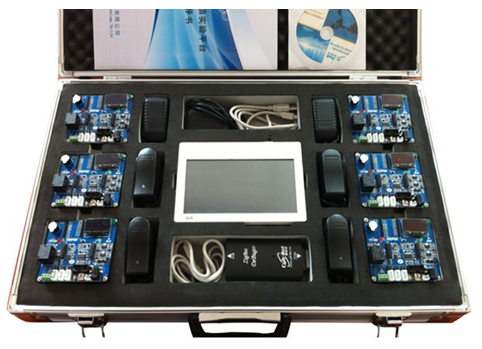

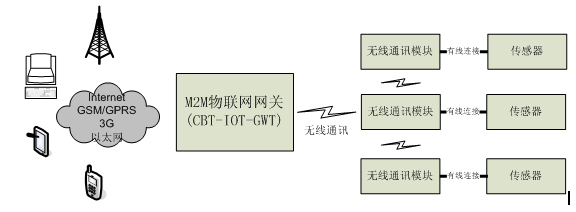

是一款贴近工程应用、内容丰富、效果生动的动手实践平台。 ●系统框图 二、产品特点
1、系统配备高性能低功耗的Cortex-A8网关，集成3G、ZigBee、WiFi、GPRS无线通讯功能，配有RS485、CAN、LAN等有线通讯接口，可将WSN无线传感网的数据无缝连接到上述多种网络。
2、系统采用工业级传感器及通讯模块，性能稳定，贴近实际。提供标准硬件接口和接线端子，模块化的设计使学生能够亲自动手参与其中，深入理解和学习系统各个组成部分的工作原理及功能应用。
3、系统配套详细完善的工程实训案例，并可进行灵活的项目应用创新。开放的软硬件接口，支持二次开发，并可满足一定的工程项目应用。
三、配件参数

名称	参数	备注
M2M物联网智能网关	处理器： CPU：Samsung S5PV210，Cortex-A8，主频为1GHz，内置PowerVR SGX540高性能图形引擎，支持流畅的2D/3D图形加速，*高可支持1080p@30fps硬件解码视频流畅播放，格式可为MPEG4， H.263， H.264等 DDR2内存：1GB，32bit数据总线，运行频率：200MHz SLC NAND Flash：1GB   无线通讯： 板载WIFI接口：1路SDIO接口，用于连接WIFI模块 板载GPRS接口：1路板载GPRS通讯模块接口 板载3G模块接口：1路MiniPCIe 3G模块接口   有线通讯接口： RJ45网口：1个DM9000AEP网卡，10/100M自适应 CAN总线：1路CAN总线接口 RS485总线：1路RS485接口 I2C总线：1个I2C EEPROM(256Byte)芯片，用于测试，预留1路I2C接口 SPI总线：1路SPI总线连接数码管，1路连接CAN，1路SPI接口引出 UART串口：2路DB9 RS232串口接口，引出4路TTL UART接口 USB接口：2路USB Host2.0接口，1路MiniUSB Slave2.0接口   音视频接口： LCD液晶和触摸屏：7寸TFT LCD，电阻式触摸屏，支持校准，预留电容屏接口 TV-OUT视频输出 ：1路TVOUT视频输出接口 AV-IN视频输入：1路AV视频输入接口，可直接连CCD摄像头 音频输入输出：1路3.5mm立体声音频输出接口，1路麦克风输入 HDMI接口：1路HDMI输出接口 CMOS Camera：1路CMOS高清摄像头接口   外设接口： SD卡接口：1路标准SD卡插座 ADC输入：1路连接可调电阻 PWM蜂鸣器：1路PWM蜂鸣器 中断按键：8个中断按键，用于用户输入控制 LED灯：5个LED灯，用于测试 RTC时钟：1个RTC时钟备份	1个
无线通讯节点	处理器CC2530，内置增强型8位51单片机和RF收发器，256KB闪存和8KB RAM。符合IEEE802.15.4/ZigBee标准规范，频段范围2045M-2483.5M。 板载1.3寸液晶显示器； 板载智能数字传感器扩展接口； 板载1路AC 250V/10A继电器开关，可实现现场电器设备控制； 板载1路蜂鸣器； 板载USB转串口； 板载1路模拟电压传感器采集接口； 板载1路模拟电流传感器采集接口； 板载ModBus工业现场总线接口； 板载5V/12V传感器供电电源； 支持外接电源、电池供电； 可安装ABS外壳防护装置；	6个
温湿度传感器	处理器：STM8S 数据值：数字量 工作电压：5V 温度量程：-40℃~80℃ 湿度分辨率：0.1%RH 16bits 温度分辨率：0.1℃16bits 接口：UART(TTL电平)	1个
光照传感器	处理器：STM8S 工作*电压：3.3 ~ 5V 环境温度：-30 ~70 ℃ 耐光性：18KΩ~2.0MΩ 光谱峰值：540nm 接口：UART(TTL电平)	1个
烟雾传感器	处理器：STM8S 工作电压：5V 测试浓度：300~10000ppm 预热温度：100±20℃ 接口：UART(TTL电平)	1个
人体感应传感器	处理器：STM8S 感应角度：<100度锥角 感应距离：4米以内 电平输出：高3.3 V /低0V 触发方式：L不可重复触发/H重复触发 延时时间：5S(默认)可制作范围零点几秒-几十分钟 封锁时间：2.5S(默认)可制作范围零点几秒-几十秒 工作温度：-15 ~ 70℃ 接口：UART(TTL电平)	1个
可调亮度LED灯	处理器：STM8S 工作电压：3.3V 亮度调节：15000-20000 mcd 波长：586 - 592nm 寿命：>80000小时 接口：UART(TTL电平)	1个
可调速风扇	处理器：STM8S 工作电压：5 ~12V 测速功能：支持测速 输入功率：0.6W 转速：5000转/M 噪音：14分贝 接口：UART(TTL电平)	1个
扩展传感器	工程套件可以扩展选配传感器种类将近30种，可根据用户需求选择提供。	选配
工业级传感器	工程套件通讯节点可连接工业级传感器，支持包括RS485/Modbus接口、模拟电压接口、模拟电流接口等传感器，可根据用户需求选择提供。	选配
手机	品牌：小米 型号：2S 商品毛重：370.00g 商品产地：中国大陆 网络：联通3G(WCDMA)，移动2G/联通2G(GSM) 系统：安卓(Android) CPU：双核CPU 屏幕尺寸：4.1~4.9英寸 运行内存：2G 机身内存：16G	选配
平板	品牌：三星 型号：Galaxy Tab3 T210 存储容量：8GB 操作系统：安卓4.1 核心数量：双核 处理器速度：1.2G Hz 系统内存：1GB 扩展支持：Micro SD 可扩展容量：64GB 屏幕尺寸：7英寸 屏幕分辨率：1024*600 屏幕比例：16:9 电池容量：4000mAh 前置摄像头：130万像素 后置摄像头：300万像素	选配

四、实验项目
1、物联网综合实验体系

第一章. 实验环境与软件工具

1.1开发平台简介

1.2 Windows系统开发环境

1.3 Linux系统开发环境

第二章. 智能传感器模块部分

实验一. 磁检测传感器

实验二. 光照传感器

实验三. 红外对射传感器

实验四. 红外反射传感器

实验五. 结露传感器

实验六. 酒精传感器

实验七. 人体检测传感器

实验八. 三轴加速度传感器

实验九. 声音检测传感器

实验十. 温湿度传感器

实验十一. 烟雾传感器

实验十二. 震动检测传感器

第三章. 无线通讯模块部分

实验一. STM32 LED灯的控制实验

实验二. STM32 定时器实验

实验三. STM32 A/D转换实验

实验四. ZigBee开发入门

实验五. ZigBee组网实验

实验六. PC机串口控制ZigBee实验

实验七. 基于ZigBee的无线传感器网络实验

实验八. 基于ZigBee的无线透传实验

实验九. 基于ZigBee的温湿度无线采样实验

实验十. 基于ZigBee的SensorDemo图形显示实验

实验十一. 基于ZigBee的HomeAutomation实验

实验十二. 基于ZigBee的Z-Tools使用实验

第四章. 基础应用实验

实验一. 实验环境使用入门

实验二. 多线程程序设计

实验三. 串口程序设计

实验四. SOCKET 网络编程

实验五. 嵌入式SQLite应用

实验六. 嵌入式WebServer移植

第五章. 基于Qt的GUI实验

实验一. 搭建本机Qt开发环境

实验二. 基于QtDesigner的程序设计

实验三. 搭建Qt/Embedded ARM环境

第六章. 底层系统构建实验

实验一. Linux内核裁剪与编译

实验二. 构建根文件系统

第七章. 设备底层驱动实验

实验一. 内核驱动入门

实验二. 按键中断驱动及控制

实验三. PWM蜂鸣器驱动及控制

实验四. ADC驱动及采样

实验五. LCD设备驱动及控制

实验六. SD卡接口实验

实验七. U盘接口使用

综合项目实验部分

物联网综合应用实验（一）基于ZigBee无线传感器网络应用实例

物联网综合应用实验（二）基于无线传感网的智能空调系统应用实例

物联网综合应用实验（三）基于无线传感网的智能家居系统应用实例

物联网综合应用实验（四）基于无线传感网的智慧农业系统应用实例

物联网综合应用实验（五）基于无线传感网的智能物流系统应用实例

 2、TinyOS2无线传感网实验体系

第一章 环境的搭建

1.IAR软件的安装

2.Cygwin软件的安装

3.soureceInsight安装

4.Notepad++软件的安装

5.Eclipse软件安装

6.Crimson Editor软件安装

第二章 CC2530基本的外设实验

实验一 基于CC2530在TinyOS控制LED灯亮灭

实验二 基于CC2530在TinyOS中断控制LED翻转

实验三 基于CC2530在TinyOS使用串口控制LED翻转

实验四 基于CC2530在TinyOS控制定时器

实验五 基于CC2530在TinyOS控制ADC输出温度

实验六 基于CC2530在TinyOS产生随机数

实验七 CC2530在TinyOS控制看门狗定时器使系统复位

实验八 基于CC2530在TinyOS控制DMA数据的传送

实验九 基于CC2530在TinyOS下控制AES协处理器

实验十 基于CC2530在TinyOS控制flash的读写

第三章 CC2530的无线电

实验十一 基于CC2530板级的点对点通信

实验十二 CC2530点对多点的通信

实验十三 无线电信道及发送功率的静态设置和动态设置

实验十四 无线电RSSI（信号强度指示器）的采集

实验十五 基于TinyOS网络协议中的分发协议

实验十六 TinyOS网络协议中的汇聚协议

实验十七 网络协议中的多跳路由协议应用实验

第四章 附录(接口和底层实现的组件)

3、Android4.0系统实验体系

第一章. 实验环境与软件工具

1.1开发平台简介

第二章. Android开发环境搭建

实验一. Android Ubuntu开发环境建立

实验二. Android xp开发环境建立

第三章. Android SDK 开发

实验一. Android ADB调试实验

实验二. LED灯控制实验

实验三. PWM蜂鸣器控制实验

实验四. ADC控制实验

实验五. 网络服务连接实验

第四章. Android 系统架构实验

实验一. Android 内核移植与编译实验

实验二. Android 文件系统实验

第五章. Android中间层实验

实验一. LED实验

实验二. Beep实验

实验三. ADC实验

实验四. UART串口实验

第六章. Android综合应用

实验一. GPRS拨号实验

实验二. GPS定位实验

实验三. 3G上网实验

实验四. WIFI联网实验

实验五. U盘使用实验

实验六. 游戏移植实验

实验七. 开源游戏移植实验

第七章. Android综合实训应用

实验一. RFID 读卡实验

实验二. RFID 电子钱包应用实验

实验三. 基于无线网的智能家居实训案例

实验四. 基于无线网的智慧农业实训案例

实验五. 智能仓储环境监测系统实训案例

实验六. 无线传感网信息综合监测实训案例

 五、设备配置清单

序号	名称	单位	数量	备注
1	Cortex-A8智能网关	块	1
2	ZigBee通讯节点底板	块	6
3	ZigBee通讯核心板	块	6
4	温湿度传感器	块	1	可根据用户需求灵活配置种类，可根据用户需求选配工业级外接传感器。
5	光照传感器	块	1
6	人体检测传感器	块	1
7	可燃气传感器	块	1
8	可调亮度LED模块	块	1
9	可调速风扇模块	块	1
10	电源适配器(5V3A主板)	块	7
11	USB2UART调试板	块	1
12	网线	根	1
13	ST-Link仿真器	个	1
14	ZigBee DeBugger	个	1
15	双母交叉串口线	根	1
16	B型公接口USB线	根	1
17	Mini USB线	根	1
18	配套光盘	张	1
19	实验指导书	本	1	1本纸质打印，或电子版
