一、系统概述：

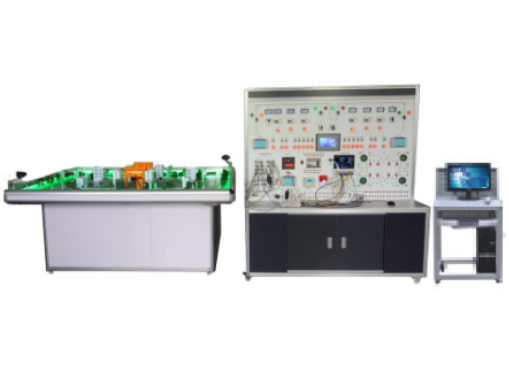

1、智能交通及安防监控综合实训平台规格2.0米x1.4米、 离地面高度0.7m，上面有安装城市交通系统，停车场，建筑模型，路灯系统，提示牌、大楼供电系统、巡逻系统、周界系统、监控系统等，路面上铺设车辆导航色带和标签。城市交通系统由行车道、交通灯、交通指示牌、提示牌、信息显示屏等组成；停车场由入出口道闸、停车区、车辆信息显示屏、建筑模型包括楼宇、厂房、路灯、公共绿地等模型。并配有智能化供电及监控，双电源供电控制等、控制设备操作台及PC控制等组成。
2、智能交通及安防监控综合实训平台作为物联网典型应用的演示实训平台，1.6米x0.6米x1.8米、以楼宇智能供电照明、智能交通，智能停车场、智能安防、智能安保、智能监控。等、为控制对象，集合了无线通讯技术、物联网射频识别（RFID）技术、传感器技术、嵌入式系统技术、分布式信息处理技术、网络安全技术以及图像处理等先进技术。具有车辆道闸、大楼照明、周界安防、视频监控、视频抓拍、城市交通管理等功能。通过控制监视实训区进行系统连线实训，上位机采集处理信息，同时监视各系统运行情况。
3、在远程控制方面采用了嵌入式系统平台，可实现RFID射频技术、语音控制、图像处理、车辆识别、远程控制、无线通讯、Wi-Fi 等多种功能；支持多种传感器，结构化设计。嵌入式平台、单片机以及物联网ZigBee、RFID 技术的融合，可以让学生从实际生活中感受物联网的应用，并通过实践快速学习嵌入式、RFID、WIFI图像处理等技术，对物联网这个庞大的系统做一个亲身的感受和应用，以便以后的物联网开发。
4、在系统的基础之上，可以改造出硬强大的智慧农业、智能家居、智能堆场通信及定位系统、物流运输实时监控系统等应用系统，给学生充分的拓展空间，满足物联网相关专业的综合训练和竞赛要求。 二、各系统说明：
1、供配电系统：
（1）供配电监控系统和实训部分、智能楼宇综合实训系统中所有设备由本供配电监控系统提供。进线采用模拟两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。
（2）通过各路操作开关、下位机部分：采用PLC控制模块实现数据采集与控制，采集各供电线路供电情况，控制各断路器的分、合闸。
（3）上位机部分：采用昆仑通态组态软件，与下位机PLC控制器采用PPI通信。上位机界面中（触摸屏）可整体监测供配电系统结构，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。
2、智能交通灯系统：
（1）交通系统采用工控制自由编程技术，分自动控制和由人为控制两种。
（2）智能交通灯系统下位机部分：采用PLC控制模块实现数据采集与控制，采集各路道口交通灯情况，控制各道口红、绿、黄灯的正常运行。
（3）上位机部分：采用昆仑通态组态软件，与下位机PLC控制器采用PPI通信。上位机界面（触摸屏）中可每个道口红、绿、黄灯的运行状态。
3、智能路灯控制系统：
（1）路灯系统由供配电系统提供线路供电，供电情况由供电系统监控。
（2）路灯系统分为沙盘演示区、控制台实训接线区。
（3）路灯低压控制采用手自动控制、光照自动动控制、远程WIFI控制等。
4、智能停车场控制系统：
（1）智能停车场控制系统分为沙盘操作部分、控制台实训部分，无线操作部分等
（2）沙盘部分进出采用全真模拟闸机、进出口RFID读卡器、进出口音箱设备、出口显示屏、进出口摄像机等。
（3）手动控制台控制区、可进行对进出车辆放行出入、下位机部分：采用控制模块实现数据采集与控制，采集各进出口车辆信息，控制进出口出入。
（4）上位机部分：采用一卡通管理软件，与下位机控制器采用485或网络通信。上位机界面中可监测车辆进出入信息和图像监控，并可提供车辆信息和收费处理。
（5）能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置，停车场计费管理软件的使用方法、线路的设计与连接、实验和实训，并可于一卡通及小区系列中的其他设备联网进行各种综合实训。
（6）永久用户车辆进入停车场时，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场， 数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。
（7）临时用户车辆进入停车场时，从出票机中领取临时卡，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场，数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。
（8）永久用户车辆离开停车场时，读感器自动检测到车辆离开，并判断所持卡的合法性。如合法，道闸开启，车辆离开停车场， 数字录像机录下该车辆的照片，并存储在电脑里，控制器记录下该车辆离开的时间，联机时传入电脑。
（9）临时用户车辆离开停车场时，控制器能自动检测到临时卡，提示司机必须交费，临时车必须将临时卡交还保安，并需交一定的费用。经保安确认后方能离开。车辆驶出停车场时，数字录像机录下该车辆的照片，并存储在数字录像机中，控制器记录下该车辆离开的时间，联机时传入数字录像机。
（10）为了有效防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机硬盘，当车辆出场时，采用图像捕捉卡将出口处摄取的车辆图像存入计算机，计算机自动调出入场时车辆图像及出场时的图像，经人工识别，确认同一卡号，同一车辆时放行；异者报警。
（11）系统具有车辆图像捕捉功能，停车场除对临时外来车辆及固定月租卡车辆管理以外，同时也可绝对保证停放车辆的安全，并有效地防止车辆丢失。
5、智能监控系统：
（1）视频监控系统由沙盘监视区摄像机硬盘录像机网络设备监视器、实训联线等组成。
（2）本地监控
（3）支持 HDMI、VGA、CVBS 同时输出，支持 HDMI 与 VGA 同时预览与回放。
（4）支持高清 HDMI 显示，*高分辨率达 1080p；支持高清 VGA 显示，*高分辨率达 1080p。
（5）支持多画面分割下不同通道并行预览与回放。
（6）支持单、多画面预览，预览通道顺序可调。
（7）支持预览便捷菜单操作。
（8）支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
（9）可屏蔽指定的预览通道。
（10）支持视频移动侦测、视频丢失检测、视频遮挡检测。
（11）支持视频隐私遮盖。
（12）支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
（13）云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。
（14）支持网络远程监控，WIFI、APP监控模拟监控整个沙盘系系统画面、具有沙盘全景监视。
6、智能周界系统：
（1）智能周界系统分为沙盘监控演示区、控制中心监控和控台操作连线实训区
（2）沙盘实训区安装有周界人体红外传感器，分别保护A、B两模拟小区安防能力
（3）通过各周界人体红外传感器监控、下位机部分：采用PLC控制模块实现数据采集与控制，采集各供防区情况。
（4）上位机部分：采用昆仑通态组态软件，与下位机PLC控制器采用PPI通信。上位机界面中（触摸屏）可监控各防区非法入侵等情况。即时显示报警画面。控制输出声光报警等
7、安防巡逻系统：
（1）安防巡逻系统由感应卡、管理软件、巡更机软件系统等组成
（2）在沙盘每个必经道路安装有巡逻点，模拟建筑小区安保巡逻工作。
（3）上位机安装有提供了强大的软件管理平台，提供了多个信息钮点、先进的巡更设备、可靠和稳定数据读入出导出、多种不同钮点的认识与了解、可合理布置人员路线。
8、路牌信息系统：
（1）路牌信息系统由电子显示牌、通讯线路上位机编写软件等组成
（2）路牌信信息可由上位机编写信息上传至沙盘路牌显示终端。具有多段编写、多种显示方式。
（3）沙盘装有4套公共信息显示屏，用于显示道路信息。
三、技术规格：
1、输入电源：三相四线（AC 380V±10% 50Hz）
2、工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3、装置容量：<1.5kVA
4、外形尺寸：沙盘2000mm×1400mm×700mm；综合控制台1600mm×600mm×1800mm；PC控制台600*600*800
5、绝缘电阻：＞3MΩ
6、安全保护：具有漏电自动保护功能
四、实训顶目：
1、供电系统
（1）常用配电设备认知与应用
（2）智能建筑的供电运行方式线路组建与操作
（3）供配电系统中运行线路状态的现场监测和控制
（4）备自投联动运行控制和调试
（5）供配电监控系统运行调度实训
（6）低压分级线路组建操作实训
（7）双电源明暗备原理操作实训
2、智能交通灯系统
（1）智能交通灯工作原理。
（2）智能交通应用程设计
（3）组态监控设计
（4）线路运设计，远程控制与供线路操作等
（5）沙盘交通模拟展示及组态操作控制
3、智能路灯控制系统
（1）路灯供配电操作实训
（2）路灯沙盘演示原理学习实训
（3）路灯低压控制手自动控制
（4）光照自动动控制实训、
（5）远程WIFI控制实训
4、智能停车场控制系统
（1）停车场管理过程的实训
（2）出入口控制设备安装操作与连接实训
（3）车辆检测器设备安装操作连接实训
（4）摄像机的安装调试操作与线路的连接
（5）仿真摄像机图像比对操作
（6）系统接线操作与连接
（7）收费系统的管理与操作实训
（8）卡片的管理与操作实训
（9）系统调试操作
（10）进出入口的设置与线路原来的实训
（11）线路故障的判断与处理
（12）系统与车库管理系统的扩展实训
（13）进出口闸机无线控制实训
5、智能监控系统
（1）摄像机的认识与接线
（2）监控系统操作与接线
（3）各种摄像机在生活在的用途
（4）镜头的安装及调试
（5）摄像机的通道设置与定时录像设置
（6）USB备份处理
（7）与网络视频传输入的综合扩展实训
（8）摄像机的图像调试与安装试
（9）手机APP远程监控功能操作
（10）PC网络监控操作实训
6、智能周界系统
（1）周界安防工作原理认识
（2）周界人体红外传感器的认识与安装
（3）安防系统线路连接与操作
（4）上位机（触摸屏）监控与操作
（5）安防系统编程与设计
7、安防巡逻系统
（1）离线巡更器的设置和操作
（2）离线巡更软件的操作
（3）系统的设计与线路计划
（4）巡更管理扩展模块实训
（5）人员信息管理
（6）线路规化与考勤管理
8、路牌信息系统：
（1）沙盘道路公共信息显示屏文字编辑实训
（2）沙盘道路公共信息显示屏显示格式设置实训
（3）沙盘道路公共信息显示屏的电源管理实训
（4）沙盘道路公共信息显示屏的线路原理认识
