more产品展示--[ZYWK-88A 网孔型初级维修电工实训考核装置(双组型)]

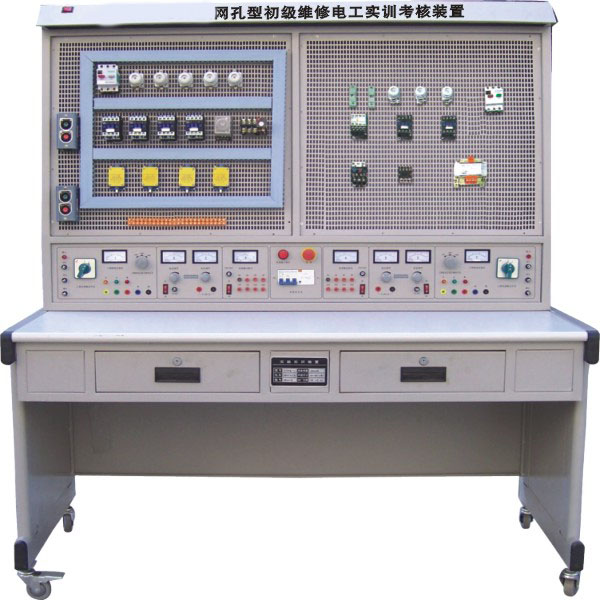

ZYWK-88A 网孔型初级维修电工实训考核装置(双组型)



一、概述

  初级维修电工实训考核装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。







二、特点

1 、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。

2 、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。

3 、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。

4 、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

三、技术性能

1 、输入电源:三相四线制~ 380V±10% 50Hz

2 、温度: -5℃ ~ + 40℃ ,相对湿度< 85% ( 25℃ )

3 、装置容量:< 1.5KVA

4 、外形尺寸: 1600mm × 750mm × 1690mm

四、实训台配置

1 、公共部有:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。

2 、每组提供线电压 380V 或相电压 220V 两种电源,单相电源插座、线电压输入指示表。

3 、每组提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低压交流电源。

4 、每组提供一路恒流稳压电源,电压 0-30V ,最大电流 3A ,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。

5 、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。

五、参考实训项目

1 .电工布线工艺实训

2 .两个开关控制一盏灯线路训练

3 .声控开关控制白炽电路训练

4 .二地控制一盏灯电路训练

5 .三地控制一盏灯电路训练

6 .日光灯线路接线训练

7 .单相电度表直接安装接线

8 .单相电度表经电流互感器安装接线

9 .室内照明电路安装训练

10 .配电板安装训练

11 .交流负载电功率的测量

12 .三相异步电动机直接启动控制
 13 .三相异步电动机接触器点动控制线路

14 .三相异步电动机接触器自锁控制线路

15 .三相异步电动机 Y/△ 自动控制线路

16 .用倒顺开关控制三相异步电动机正反转线路

17 .接触器联锁的正反转控制线路

18 .按钮联锁的三相异步电动机正反转按钮线路

19 .双重联锁的三相异步电动机正反转按钮线路

20 .三相异步电动机多地控制

21 .工作台自动往返控制线路

22 .三相异步电动机串电阻降压启动控制线路

23 .三相异步电动机能耗制动控制线路




六、参考实训项目所需元器件清单(每组配备清单)

注:本装置每台需配两套元器件,用户也可自行购买。



序号

名 称

型号与规格

数 量

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A /250V

1

4

平灯头

6A /250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座



2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/ 3A

3

11

直插式保险盒

RT14-20/ 2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V 0-60S

1

16

时间继电器座

PF -083A

1

17

3H 铁壳按钮



2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座



2

24

大功率电阻



3

25

二极管



1

26

接线端子排

JF5-2.5/5

5

27

G 形导轨



1

28

走线槽



2

29

螺丝



90

30

螺丝刀



2

31

尖嘴钳



1

32

剥线钳



1

33

三相鼠笼异步电动机

380V/Y/△180W

1
