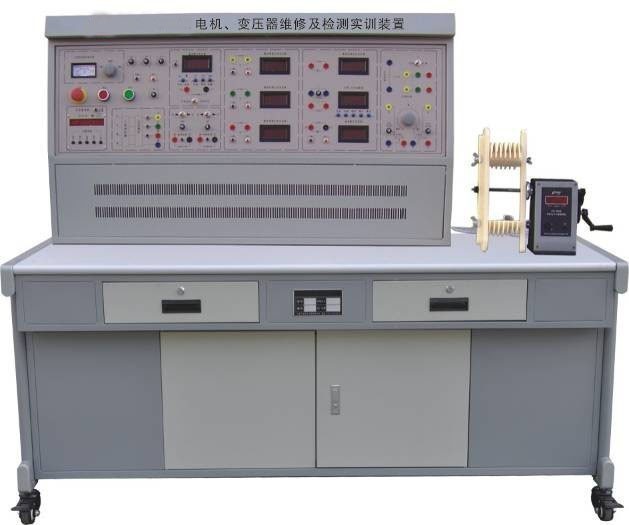

ZYDJ-44 型 电机·变压器维修及检测实训装置

一、概述

  电机变压器实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测(包括部分型式试验)的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准 — 维修电工》《职业技能鉴定培训教材 — 维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的实训设备。





二、技术参数

1 、输入电压:三相四线制~ 380V±10% 50Hz
2 、工作环境:环境温度范围为 -5 ~+ 40℃ 相对温度< 85% ( 25℃ )
3 、装置容量:< 1.5KVA
4 、外形尺寸 : 1300mm × 750mm × 1300mm

三、装置的配备

1 、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板

2 、实训桌

实训桌为铁质材料。为了便于绕线和实训室的管理,手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。

3 、主控功能板

( 1 )三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

( 2 )控制屏上有数字式交流电压表一只,通过波段开关切换可以观测相间电网电压。

( 3 )定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。

( 4 )三相可调交流电源,通过 1.5KVA 三相同轴自耦调压器进行调压,可输出三相 0 ~ 450V 及单相 0 ~ 250V 可调电压。

( 5 )直流电源部分:

220V/ 0.5A 直流电源一组,还有短路保护功能。

0 ~ 250V 可调直流高压电源一组,带有过压保护及短路保护功能。

( 6 )提供直流数字电压表一只:测量范围 0 ~ 300V ,分 2V 、 20V 、 300V 四档,直键开关切换,三位半显示,输入阻抗为 10M Ω ,精度为 0.5 级,具有超量程报警、指示等功能,能够直接测量直流电枢电源电压及外测电压。

4 、仪表功能板

( 1 )提供真有效值交流数字电压表一只,测量范围 0 ~ 500V ,量程自动判断、自动切换,精度 0.5 级,三位半数显。

( 2 )提供真有效值交流数字电流表三只,测量范围 0 ~ 5A ,量程自动判断、自动切换,精度 0.5 级,三位半数显,具有超量程告警、指示功能。

( 3 )直流数字毫安表一只:测量范围 0 ~ 2000mA ,三位半数显,精度 0.5 级,具有超量程报警、指示等功能。

( 4 )智能功率、功率因数表一只:由一套微电脑,高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经 A/D 变换,采用先进的 DSP 技术计算有功功率、无功功率,功率表精度为 0.5 级,电压、电流量程分别为 450V 、 5A ,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录 15 组功率和功率因数的测试结果数据,并可逐组查询。

( 5 )单相电容运转电动机电容: 4uF/450V CBB 电容。

( 6 )双刀双掷开关一只。

( 7 )可调电阻:两组 0 ~ 900Ω/ 0.5A 可调电阻。

5 、仪器配备

( 1 ) 500V 等级兆欧表一只,用于测试电机绕组绝缘电阻

( 2 ) 890B + 数字万用表,三位半显示

( 3 )钳形电流表一只

6 、制作设备、电机等配备

( 1 )拆、装工具一套: 6 寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

( 2 )绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等

( 3 )手摇电子计数绕线机一台:数显范围 0 ~ 9999 匝数,计数精确、计数方便

( 4 )未浸漆的单相变压器:容量 100VA ,电压 AC220V/55V ,电流 0.45A / 1.8A 。

( 5 )未浸漆的单相电容运转异步电动机:额定功率 120W ,电压 220V ,电流 1A ,转速 1420r/min 。

( 6 )未浸漆的三相鼠笼异步电动机:额定功率 180W ,电压 380V ( Y 接法),转速 1400r/min 。

( 7 )未浸漆的他励直流电动机:额定功率 100W ,电压 220V ,转速 2000r/min 。

7 、实训设备导线及配件

采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

四、实训项目

( 一)单相变压器修理及测试

1 .变压器拆除前的数据记录与计算

2 .变压器的拆除

3 .变压器的绕组绕制

4 .变压器组装

5 .绝缘电阻测试
 6 .直流电阻测试

7 .变压器同名端判别

8 .变压器变比测试

9 .变压器空载运行

10 .变压器短路测试


(二)单相电动机修理及测试

1 .单相电容运转电动机拆除前的数据记录与计算

2 .单相异步电动机的拆除

3 .单相电动机绕组绕制

4 .单相变压器的组装
 5 .绝缘电阻测试

6 .直流电阻测试

7 .单相异步电动机空载

8 .单相异步电动机短路


(三) 180W 三相鼠笼式异步电动机的修理及测试

1 .三相鼠笼式异步电动机拆除前的数据记录与计算

2 .三相鼠笼式异步电动机的拆除

3 .三相鼠笼式异步电动机绕组绕制

4 .三相鼠笼式异步电动机组装

5 .绝缘电阻测试
 6 .直流电阻测试

7 .三相鼠笼式异步电动机绕组首末端判别

8 .三相鼠笼式异步电动机空载

9 .三相鼠笼式异步电动机短路


(四)他励直流电动机的修理及测试

1 .直流他励电动机拆除前数据记录及重绕数据的

计算、确定

2 .直流他励电动机绕组拆除

3 .直流他励电动机线圈绕线

4 .直流他励电动机嵌线、组装


 5 .直流他励电动机绝缘电阻的测量

6 .直流他励电动机电刷中心线位置的确定

7 .直流他励电动机冷态下直流电阻的测量

8 .直流他励电动机空载试验
