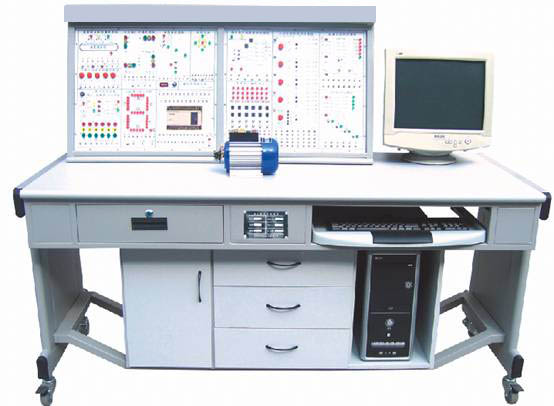

ZY-PLC3G型 PLC可编程控制实验装置(卧式)



一、概述

“ZY-PLC3G型可编程控制器实验装置”是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体,可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验,同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求,设计过程中参考了国内多种教材,从中精选出最具典型性的实验项目,配套三相鼠笼异步电机。





二、特点

1、可靠性、灵活性强  提供实验所需的+24V直流电源,设计时将容易损坏的功能及对学生没有技能要求的线路直接接好,保证设备的可靠性。设有过压保护电路,当电源电压超过了主机所能承受的范围,即自动报警并切断电源,使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验,灵活方便。

2、直观性强  面板布局合理、图线清晰分明,板上印有必需的文字说明,在保证接线正确、编制程序无误的情况下,只要细心地操作,就能形象、直观地显示程序执行的过程和结果,从而检验编程的正确性。

3、采用先进、易用的PLC  配备日本三菱FX1N-40MR型可编程控制器(用户也可选择其他品牌控制器,价格另仪)。

4、组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。

三、技术性能

1、输入电源:三相四线~380V±10%  50Hz

2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m

3、装置容量:<250VA

4、重量:80Kg

5、外形尺寸:117×73×130cm3

四、基本实验项目

   本实验装置提供以下实验项目:

1.可编程控制器的基本指令编程练习

2.LED数码显示控制

3.装配流水线的模拟控制

4.天塔之光模拟控制

5.步进电机运动控制(实物)

6.直线运动控制系统

7.运料小车控制模拟

8.十字路口交通灯控制

9.四层电梯控制系统的模拟

10.三相鼠笼式异步电动机点动控制和自锁控制(实物)

11.三相鼠笼式异步电动机联锁正反转控制(实物)

12.三相鼠笼式异步电动机带延时正反转控制(实物)

13.三相鼠笼式异步电动机星/三角(Y/△)

换接起动控制(实物)

14.水塔水位的控制模拟

15.装配流水线的模拟控制

16.液体混合装置控制的模拟

17.机械手动作的模拟

18.传送带的模拟

19.自动配料系统控制的模拟

20.轧钢机控制系统模拟

21.邮件分拣系统模拟

22.自动售货机的模拟控制

23.加工中心的模拟控制MCGS组态棒图实验教学

24.利用已编辑好的组态棒图,对以上任何实验

进行动态跟踪实验教学。

25.针对实验项目的具体要求,学生自行编辑组态

棒图,进行教学实验。
