二、适用范围

适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验。是现有实验室更新换代或新建扩建实验室的理想产品。

三、实验台构成与性能

1、电源及参数

1.1输入电源：交流220V单相三线电源，输入时指示灯亮。

1.2电源输出：有嵌入式保险盒和单相漏电开关二级保护功能。

A组：0.5KVA单相调压器，输出电压0—240V，有数字表指示。

B组：低压交流3，6，9，12，15，18，24V电源，最大输出电流1.5A。

C组：低压直流稳压电源，±5V，±12V。

D组：双路恒流稳压电源，二路电压均为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流1.5A，具预设式限流保护功能，每路输出有0.5级数字电流表，电压表指示，电压稳定度＜10^-2，负载稳定度＜10^-2，纹波电压＜5mv。

E组：万能电源插座：为国内外各种仪器提供工作电源。

1.3、七段译码器：3组七段译码器及对应译码显示数码管。

1.4、音频功率放大器：输入音频电压不低于10mv，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。

1.5、数显外测交流直流电压表：三位半数字显示，精度0.5级，测量范围：0—99.9v。

1.6、智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。

1.7单次脉冲：每次可输出一对正负脉冲。

1.8、函数信号发生器：

1.8.1 波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。

1.8.2 频率范围：由0.1Hz到2MHz，分七个频率档级。

1.8.3 正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。

1.8.4 方波响应：前沿/后沿≤100nS(开路)。

1.8.5 最大输出幅度(开路)：f＜1MHz幅度≤15Vp-p  1M＜f≤2MHz幅度≤11Vp-p。

1.8.6 直流偏置（开路）：±10V。　

1.8.7 输出阻抗Z：Z0＝50Ω±5Ω.

1.8.8 占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。

1.8.9 压控振荡（VCF）：加外加直流电压0－±5V变化时，对应的频率变化大于100：1。

1.8.10输出衰减：20 dB　　 40 dB　　 60dB。

1.10 频率计数器：

1.10.1测频范围：1Hz-100MHz，数显。

1.10.2闸门时间：0.01S、0.1S、1S、10S。

1.10.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。

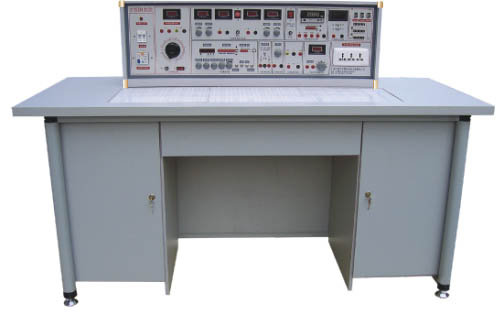

2、实验操作桌：由双面饰面板制成，不变形、不裉色，尺寸：160×70×80cm。铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜用于储存元器件。

四、整套设备构成与配备（以二十四座为例）

1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插板（尺寸：35×90cm）， 根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置仪器、焊接等）。实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。

2、实验台：共12台，每张学生实验操作桌上配置1台。

3、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的工作电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。

4、器材配备：26只指针式1.5级直流电流表、13只MF500万用表、13只数字万用表、25套电烙铁和烙铁架、13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、集成电路、变压器、条形磁铁、逻辑电平开关、逻辑电平显示、91只集成座等元件单元盒（元件己装在单元盒内），25张学生凳，1个双门立柜。

5、用户自备器材：双踪示波器（型号不限），晶体管毫伏表，滑线变阻器。

五、实验项目

（一）模拟电子电路部分

（二）数字部分
