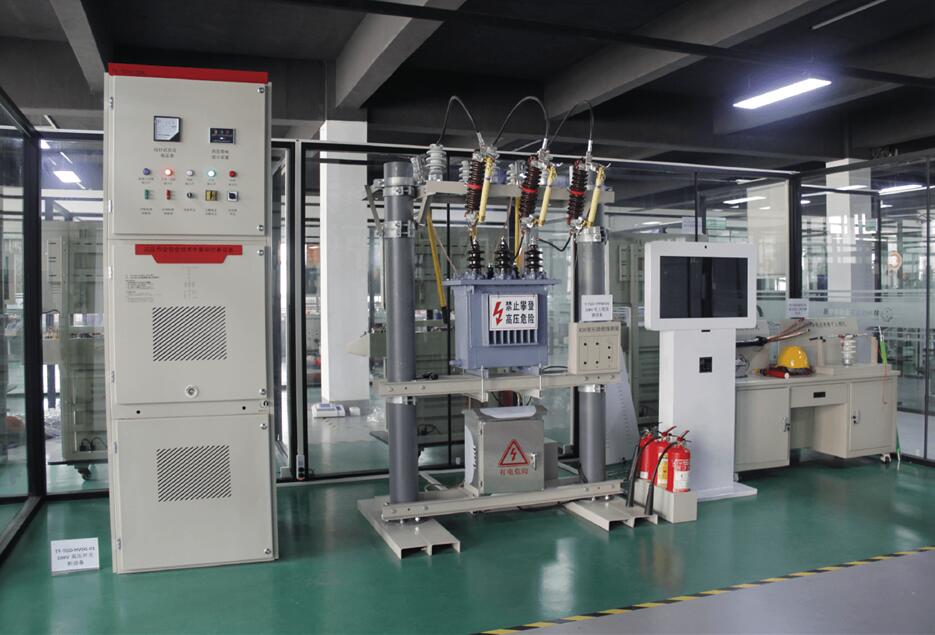

一、模拟开关柜及科目考试
设备占地面积不超过5平方米，科目一、科目二、科目三、科目四都在一个工位里完成考试、不能拆分包括灭火科目；

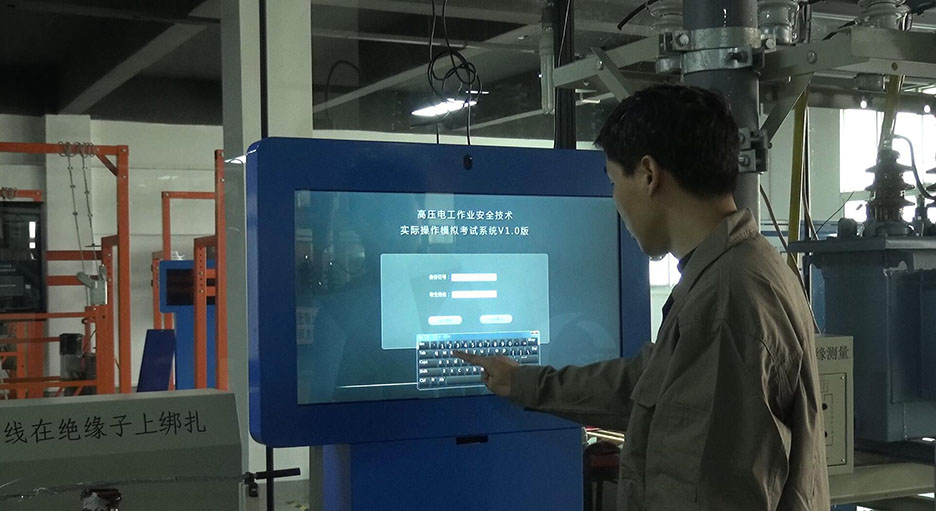

ZY-TDG03高压电工作业实操实训设备具备考生识别功能，支持身份证识别和手动输入身份证号登录


设备实操模块满足以下考题的操作环境

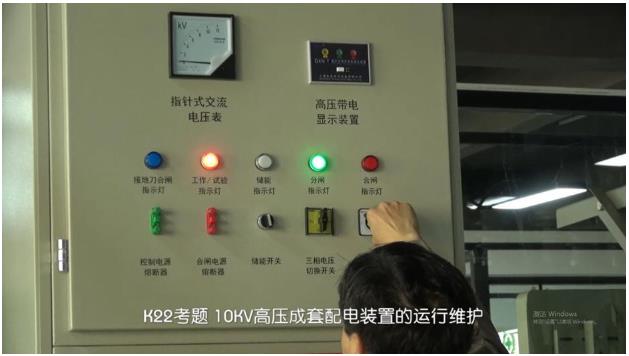

K22考题 10KV高压成套配电装置的运行维护；

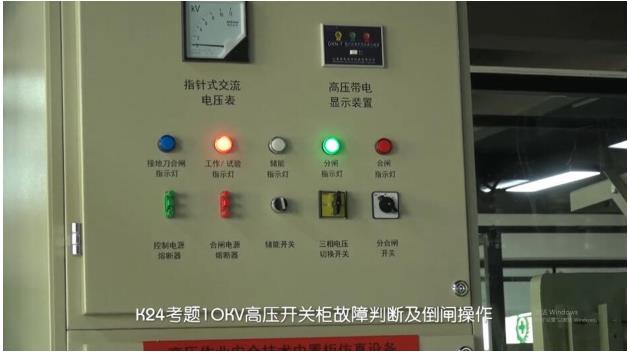

K24考题10KV高压开关柜故障判断及倒闸操作；

设备上实操环境满足具备10KV电压下的真实高压电工元件，达到100%真实；

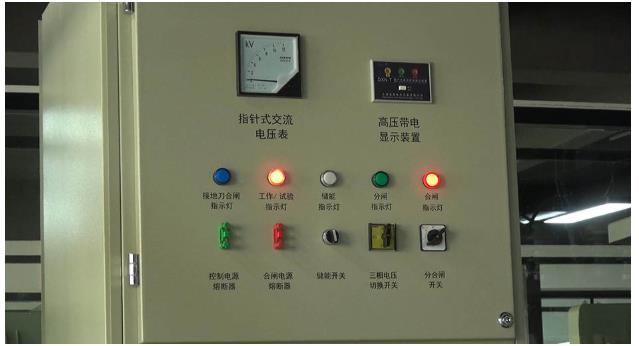

提供元件包括：
1：真空断路器；2：10KV交流电压表； 3：高压指示装置；4：接地指示灯；5：储能指示灯；6：工开/试验位置指示灯；7：分闸指示灯；8：合闸指示灯；9：分闸开关；10：工合闸开关；11：储能开关；12：接地开关。

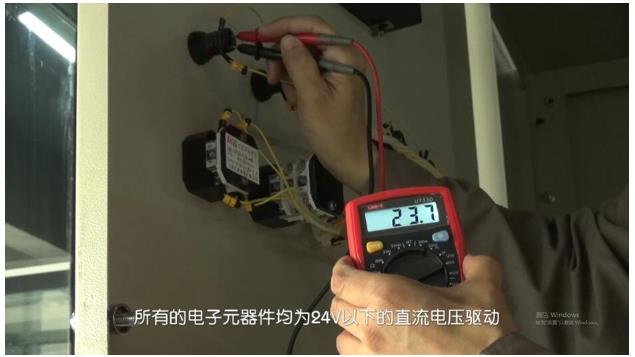

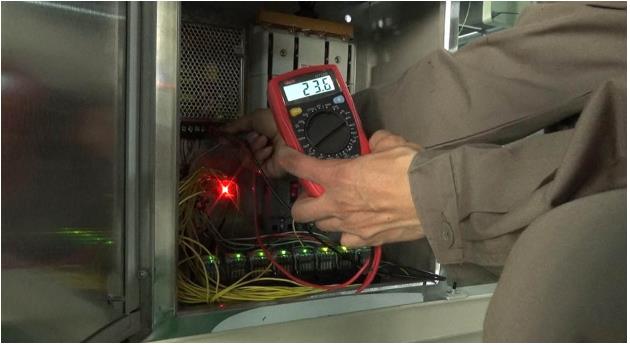

设备的操作电压低于24V的安全电压，不存在任何安全隐患，所有的电子元器件均在24V以下的直流电压驱动；

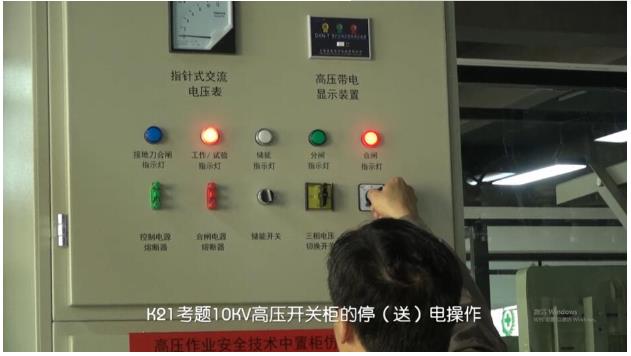

对于考生K21、k22、k24考题中的所有操作的对错，均有传感器识别并智能判分
提供导线若干条，并设有理线架。
设备具备逻辑判断电路、故障保护电路，.考试过程中若出现接线操作错误，系统自动扣分，不会出现整机断电或有元器件损耗烧保险的情况

设备实操模块满足以下考题的操作环境

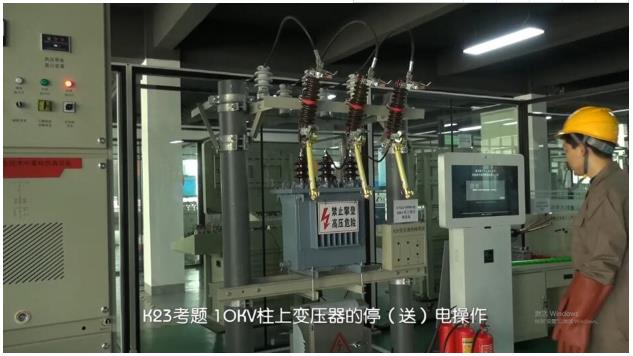

K23考题 10KV柱上变压器的停（送）电操作；

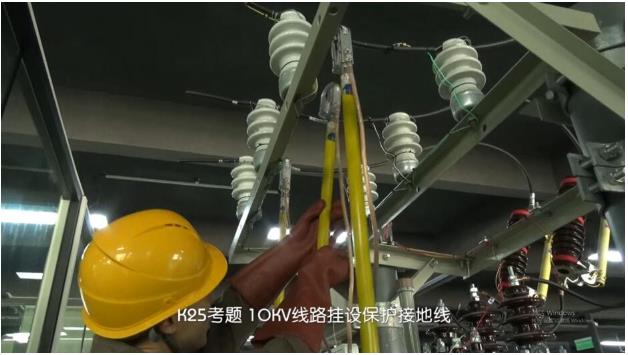

K25考题 10KV线路挂设保护接地线；

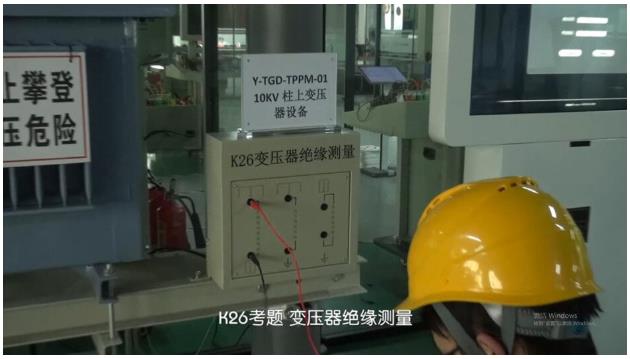

K26考题 变压器绝缘测量；

设备上实操环境满足具备10KV电压下的真实高压电工元件，达到100%真实；
提供元件包括  ：
1、变压器；2、跌落式熔断器；3、高压电缆线；4、高压瓷瓶；5、变压器柱式电线杆；6、配电箱；7、隔离开关；8、负荷开关。
设备的操作电压不高于24V的安全电压，没有任何安全隐患，所有的电子元器件均已24V以下的直流电压驱动。

对于考生K23、k25考题中的所有操作的对错，均有传感器识别并职能判分。
提供导线若干条，并设有理线架。
设备必须具备逻辑判断电路、故障保护电路，.考试过程中若出现接线操作错误，系统自动扣分，不会出现整机断电或有元器件损耗烧保险的情况
设备实操模块需要满足以下考题的操作环境

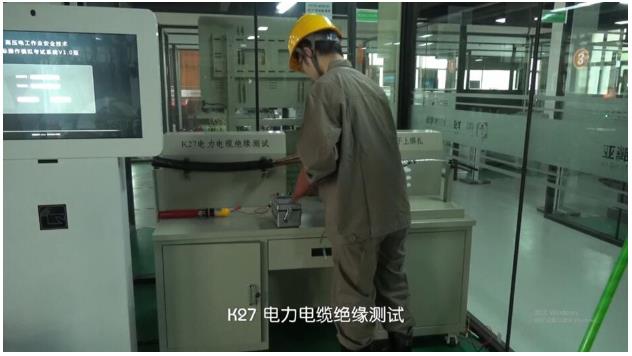

K27 电力电缆绝缘测试；

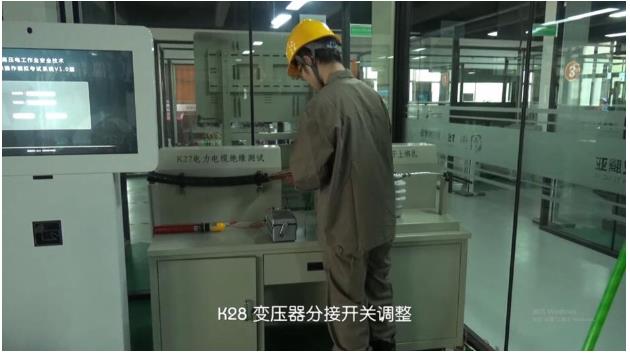

K28 变压器分接开关调整；

K29 导线在绝缘子上绑扎；
