ZY-ATYW02型 双容液位计算机控制技术实验平台

一、概况
    控制理论•计算机控制技术学习是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。系统提供集成操作软件,通过虚拟PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性,方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验,加上系统配置的直流电机、步进电机、YW单容液位控制系统等控制对象,可开设控制系统课程的实验。该系统还可扩展支持如线性系统、*优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。
二、系统构成
序号 产品名称 参数 备注
1 实训
控制平台
采用工业级全铝合金框架结构,非钣金加工。铝合金规格30*30mm,控制台背后采用门式结构,配置门锁,方便维修检修。
整体尺寸: 600×400×1000 mm
输入电压:220V ±10% 50HZ
输出电压/电流:+5V/2A,+l2V/0.2A,-l2V/0.2A

2 模块电路 (1)系统采用Intel 8088作为系统的控制计算机,扩展EPROM采用W27512,存储空间64K,扩展RAM采用HM62256,存储空间32K,锁存译码采用CPLD器件ispLSI 1032E。
(2)信号源发生单元电路:正弦波、方波、斜波及抛物波,信号周期在2毫秒至30秒之间可调;
(3)采样保恃器及单稳单元电路;
(4)运算模拟单元电路;
(5)非线性单元电路;
(6)状态指示灯单元;
(7)D/A0832数/模转换单元电路;
(8)A/D0809模/数转换单元电路;
(9)单节拍脉冲发生单元;
(10)电位器单元;
(11)-5V电源发生单元;
(12)ULN2803驱动单元;
(13)直流电机模块单元(带反馈);
(14)步进电机模块单元;
(15)信号测量单元: 采用PC软件实现双踪示波器、频率特性分析等功能。
(16)特殊运算环节单元;
(17)可变电阻器组单元;
(18)微型温度控制单元;

3 ★上位软件 系统为嵌入式控制计算机配有高度可视化的源语言级集成开发环境,集控制程序开发、调试和实验测量分析于一体,支持汇编源语言级的编程和调试。系统还提供有一组先进的虚拟仪器功能,为用户创造了集控制系统设计、电路构造、系统调试和测试分析诸功能一体化的实验环境:
(1)双踪超低频数字存储示波器:具有实时测量和显示、波形回放、游标测量、波形存贮等功能。
(2)频率特性分析仪:可显示系统各频率点的时域相应波形并进行分析,以半自动扫频测量方式进行测量,测量完毕后即可产生极坐标图和波特图,由此显示出系统的频率特性,同时还具有图形保存功能。
(3) X_Y测量:将两路测量信号以X_Y坐标的形式显示,具有波形刷新和波形存贮功能,可应用于非线性系统的实验特性研究。

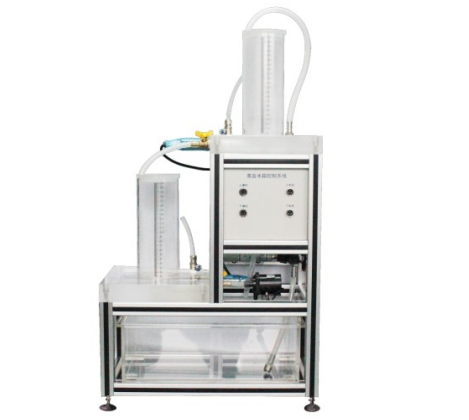

4 双容液位控制系统 采用工业级全铝合金框架结构,非钣金加工。铝合金规格30*30mm。
整体尺寸: 520×200×660 mm
由有机玻璃水箱,水槽、水泵、和液位压力传感器、控制阀门、水管、24V开关电源等部件组成。
(1)双容水箱,水槽:采用7mm厚度透明有机玻璃材料,水箱正面标有水位标尺,内部有设有缓冲槽。
(2)水泵:直流24V,直流无刷,磁力驱动,可调速控制流量;静态杨程6米;*大流量960L/H;工作寿命大于20000小时;具有缺水自动保护功能;防护等级:IP68。
(3)液位压力传感器:
全封闭式电路,具有防潮、防结露、防渗漏功能;测量形式及范围 0~1~200mH2O
允许过载:2倍满量程压力
工作温度:-20~80℃
温度补偿:-10~70℃
存储温度:-40~80℃
输出信号:(0~5)V三线制
供电电源:15~36 VDC(标定电压24VDC)
外壳材料:304不锈钢O型圈  氟橡胶
电    缆:专用防水透气电缆
防护等级:IP68(压力传感器部分)
(4)开关电源:配置高性能DC24V/1.5A开关电源。

5 ★数据
采集卡
核心CPU芯片采用32 位 RISC ARM STM32,使用实时操作系统RTOS;
USB2.0通讯接口;
支持LabVIEW, CVI, Matlab, C++ 二次开发接口;
模拟量输入:14位ADC分辨率率,支持同时8 路单端输入或者4路差分输入;
模拟量输出:12位DAC分辨率率,2通道输出;
直流电压范围:0~5V,波形输出支持正弦,方
波,锯齿,三角波任意波形
数字量输入输出:支持8 路输入输出,集电集开漏输出,电平方式:5V TTL。
计数器/脉冲输出:通道数:1通道;*高计数频率:5Mhz,分辨率:32位,计数范围:0~65535

6 ★多功能虚拟数据采集分析控制系统
(投标时现场演示)
采用7寸彩色中文触控屏管理器,中文菜单式触控操作界面,人机对话友好。提供4个USB接口和支持1个RTL8111E,集成无线WIFI/3G模块,具有检测历史数据导出功能。
1、可实时长时间记录电压、电流、电阻、电容、通断等,并生成趋势曲线。
2、虚拟测量直流电压,量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V
3、虚拟交流电压测量,量程 60.00mV 、600.00mV 、6.00V、60.00V、600.0V
4、虚拟直流电流测量,量程 60.00mA 、600.00mA 、6.000A、10.00A
5、虚拟交流电流测量,量程 60.00mA、600.00mA、6.000A、10.00A
6、虚拟电阻测量,量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M
7、虚拟电容测量,量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF
8、虚拟二极管测量 0V~2.0V
9、集成虚拟示波器
10、20M带宽、48M采样率、2通道的,支持X交替、Y交替和X-Y模式的双通道虚拟示波器;
11、具有数据记录仪功能;
12、1KHz基准方波输出接口;
13、设备支持DDS信号源和扫频仪功能;
14、具有有5种波形输出,正弦波*高可以输出20M;
15、波形数据可以按时间和电压输出到EXCEL,BMP,OSC;
16、波形加、减、乘、X-Y显示;
17、具有FFT频谱分析功能;

7 导线 配置锥形头锁紧式连接线,2mm规格,接触安全可靠。
8 辅材 电子版WORD文档、保修卡、电源线、光盘盒等
9 完成的
实训项目
(一)自动控制原理 实验项目
1、 典型环节的模拟研究
2、 典型系统瞬态响应和稳定性
3、 系统校正
4、 控制系统的频率特性
5、 典型非线性环节
6、 非线性系统(一)
7、 非线性系统(二)
8、 采样系统分析
9、 采样控制系统的校正
10、态反馈(极点配置)
(二)计算机控制技术
1、A/D,D/A转换
2、采样保持器
3、数字滤波
4、积分分离式PID控制
5、*小拍有纹波系统实验
6、*小拍无纹波系统实验
7、大林算法控制
8、非线性控制
9、解耦控制
10、综合控制实验
(三)控制系统应用
1.直流电机闭环调速实验
2.温度闭环控制实验
3.步进电机调速实验
4. 双容液位控制系统实验
