本品用于汽车教学实验设备，板式结构，可放置室内墙壁（离地面1.5米处）或架子上（架子由用户自制）。附设电源箱及控制教鞭，教鞭可控制任一板面的所有功能。

一、使用介绍

演示前先使电源箱插头插入200V电源，使用圆柱形六脚插头插入板面电源插座，打开低压开关（0-1-2）。将教鞭插头插入板面插孔，按教鞭按钮即可演示（一按，可演示一个功能。再按再演示，直至演示室完毕）。

二、制造工艺

    面板采用六合白色宝丽板，各部件采用彩色有机玻璃压模成型，铝合金框，转筒字幕显示器，流水彩灯演示。

三、面板规格    1200×800×125mm,全套10块

四、注意事项

    本品不宜阳光爆晒，需放置干燥室内使用，各功能由教鞭控制运动，严禁人为强制运动。

五、一般故障排除方法

    1、现象：转筒字幕演示时，如无流水彩灯，则说明总电路盘接触点损坏。

排除方法：打开后盖用纯酒精擦净即可。

    2、现象：插入教鞭转筒字幕显示器不转。原因：（1）电源开关未打开；（2）电源相同板面连接不当。

    3、如出其它故障，请于本厂联系。

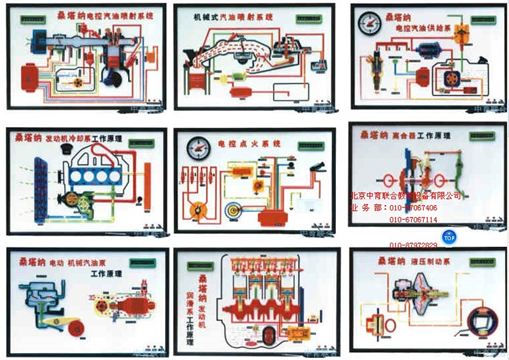

六、详细说明

3501  机械式汽油喷射系统

      ①冷机起动时工作情况；②暖机起动时工作情况；③高怠速时工作情况；④中负荷时工作情况；⑤全负荷时工作情况；

3502 桑塔纳电控汽油喷射系统

（1）点火提前落后控制；（2）点火时刻信号控制；（3）节气门开度对油量；

控制；（4）混合气空燃比的控制；（5）空气温度压力对油量控制；（6）水湿对油量的控制；（7）高怠速时工作情况；（8）中负荷时工作情况；（9）全负荷时工作情况；（10）高速时油量供给情况；（11）低速时油量供给情况；

3503桑塔纳电控汽油供给系统

（1）进气压力对喷油量的控制；（2）节气门开充对喷油量的控制；（3）曲轴转角对喷油时间控制；（4）汽油泵压力过高时情况；（5）节气门开度增大时调节器工作情况。（6）节气门开度减小时调节器工作情况；（7）发动机正常供油时工作情况。

3504 桑塔纳电控电子点火系统

（1）起动时工作情况；（2）正常时工作表况；（3）怠速时工作情况；（4）暖机修正点火工作情况；（5）过热修正点火工作情况；（6）怠速稳定修正点火工作情况；（7）低压线路；（8）高压线路；（9）I缸点火时曲轴转角。

3505 桑塔纳发动机冷却系工作原理

（1）水湿87度以下时工作情况；（2）水温87度至100度之前时工作情况；（3）水温100度以上工作情况；（4）加热器工作情况。

3506 桑塔纳发动机润滑系统工作原理

（1）机油压力过高时工况；（2）滤清器滤芯堵塞时情况；（3）机油压力过低时情况；（4）正常润滑时工作情况；（5）飞溅润滑时工作情况。

3507  桑塔纳变速器动力传递线路

  （1）一档传递线路（2）二档传递线路；（3）三档传递线路；（4）四档传递线路；（5）倒档传递线路。

3508 桑塔纳液压制动系统

（1）制动前工作情况；（2）中间工作时情况；（3）制动时工作情况；（4）解除制动时情况；（5）停车时工作情况。

3509  桑塔纳离合器工作原理

（1）分离时工作情况（2）接合时工作情况

3510 电动汽油泵正常工作情况

(2)电动汽油泵正常工作情况；（3）油压过高时工作情况；（4）机械汽油泵正常工作情况；（5）化油器油平面过高时情况。
