产品简介

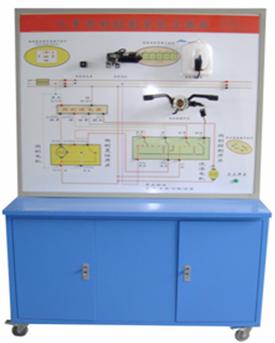

本产品选用大众汽车雨刮系统实物，展示汽车雨刮系统的结构与原理；面板上绘有完整的雨刮系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
雨刮开关、雨刮控制继电器、雨刮联动机构、雨刮电机、喷水电机、喷水壶、喷水嘴、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
（三）功能特点
1．操纵开关及按钮，可真实演示汽车雨刮系统的工作过程。
2．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
3．发光二极管显示电机状态；
4．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。5．汽车油漆高温烤漆处理；加装交流电源漏电保护装置。
6．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
（四）技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
