more产品展示--[东风EQ1118GA全车电器实训台]

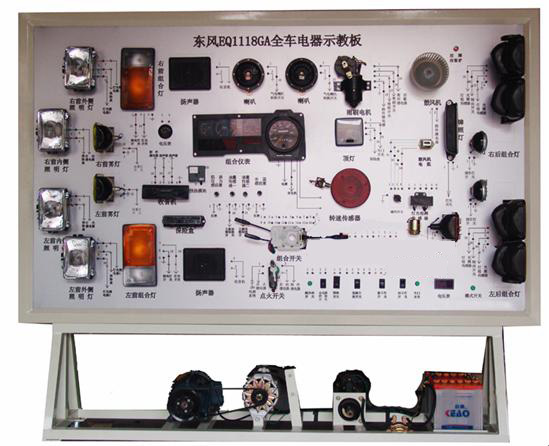

东风EQ1118GA全车电器实训台

1.实训台采用柴油车元件制作,近似原车的布置方式;主要由全车线束、仪表盘、各种开关、灯光系统、加热、继电器、燃油供给系统、燃油分配泵、发电机、起动机、可移动式台架。
2.功能说明:
   演示灯光系统的工作、信号灯的工作;
   演示起动充电系统的工作,可用万用表检测线路接头电压及电流,并设有断路故障;
   演示发动机燃油系统的工作,可在实训台上观察燃油的喷油,配有喷油器、喷油支管、燃油压力管;
   演示加热塞的功能:配有加热塞温度显示,由电机驱动高压泵运转,可演示不同载荷下喷油量的变化。
3.测量面板上配备测量端子,可以 使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形。
4.实训台配备故障设置系统,可以设置40个故障,包括开路、短路、元件损坏和高电阻状态下等故障。
5.实验台支架采用优质钢材焊接,表面经过喷塑处理。
6.对于转动部位和加热部位设置安全防护措施。
7.所有电器部件设置接线端子,提供线路连线
8.系统电器元件线路实际操作和故障设置,实时模拟各系统故障,并进行诊断和排除。
9.可分别进行各组成部分线路的基础学习和实训,同时又能进行综合的学习和实训。
10.能学习汽车基本电器的线路组成,了解各部分的相互联系和影响,完整掌握全车电路的基本知识和故障排除。
外形尺寸:2460×1100×1820(mm
