more产品展示--[丰田自动空调系统实训台]

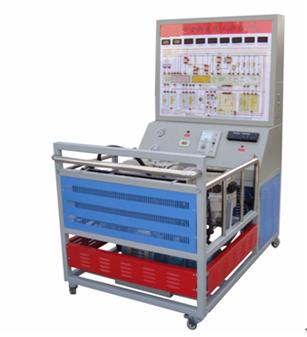

丰田自动空调系统实训台



产品简介

本实训台选用凌志400自动空调制冷系统。采用优质钢板骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。实验台后边设置对开门,方便维修。右则边故障设置装置。底部采用带刹车的万向轮,移动和固定两相宜方便调整设备的摆放位置。整机坚固耐用又美观大方。配套使用说明书及实训指导书。

(二)结构组成

三相调速电动机、空调蒸发箱、压缩泵、空调控制系统电气元件、压力表、送风管路、空调散热器、干燥瓶、空调控制电脑、空调系统各传感器及执行器、高低压压力表、故障设置和排除盒、控制面板、大型彩色喷绘电路原理图、可移动台架、电源、诊断座、发动机控制电脑及曲轴传感器、实训指导书。

(三)功能特点

1.数显式温度表显示车内外温度;

2.空调压缩机离合器,冷凝器风扇,鼓风机等采用220V转换的直流电源控制,既方便又安全;

3.风量及温度自动工调整;

4、指针式仪表实时显示高、低压力值;

5.数字式温度计,直观显示蒸发器出风口温度;

6.可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作;

7.故障模拟系统可模拟实际运行工况,设置多种常见故障。具体内容详见故障模拟设置装置说明。

8.数显式电压表显示各传感器信号;

9.丰田自动空调系统人工读码操作等;

10.可增装加热装置;

(四)技术参数

1.外观尺寸

1450mm × 1000mm × 1850mm(长×宽×高)

2.工艺

汽车油漆高温烤漆处理;转动部件外加装防护装置;加装交流电源漏电保护装置。

3.调速电机:380V/3.5KW

4.蓄电池:60AH/12V

5.交流电源:380V;220V;



汽车空调实训系列

序号

名称

车型

备注

1

R134a空调系统实验台

大众

可选各车型

2

帕萨特B5自动空调实验台

B5车型

可选各车型

3

ES300自动空调实训台

丰田ES300车型

可选各车型

4

LS400自动空调实训台

丰田LS400车型

可选各车型

5

丰田花冠自动空调实验台

丰田花冠

可选各车型

6

桑塔纳2000空调系统实验台

桑塔纳2000

可选各车型

7

桑塔纳3000空调系统实验台

桑塔纳3000

可选各车型

8

捷达汽车空调实验台

捷达

可选各车型

9

汽车单风口空调实训台

捷达

可选各车型

10

汽车放大器空调实验台

长安

可选各车型

11

汽车自动空调电路系统示教板

大众/丰田

可选各车型

12

汽车手动空调电路系统示教板

可选各车型

可选各车型

13

发动机自动空调系统实训台

大众四缸/丰田3S

可选各车型

14

本田空调系统实验台

本田2.0

可选各车型

15

别克空调系统实验台

君威

可选各车型

16

日产空调系统实验台

阳光

可选各车型

17

三菱空调系统实验台

蓝瑟

可选各车型

18

放大器控制式汽车空调系统实训台(长安)

长安

可选各车型

19

卡罗拉空调实训台

卡罗拉

可选各车型

20

凯美瑞空调实训台

凯美瑞

可选各车型
