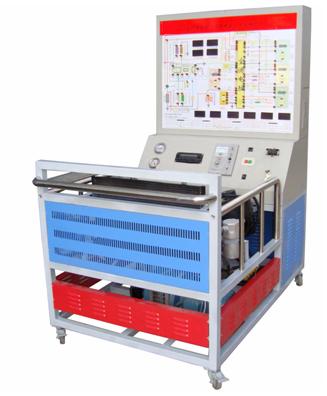

帕萨特B5自动空调系统实训台



产品简介
本实训台选用大众帕萨特B5自动空调制冷系统。采用优质钢板骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。实验台后边设置对开门,方便维

修。右则边故障设置装置。底部采用带刹车的万向轮,移动和固定两相宜方便调整设备的摆放位置。整机坚固耐用又美观大方。配套使用说明书及实

训指导书。
(二)结构组成
三相调速电动机、空调蒸发箱、压缩泵、空调控制系统电气元件、压力表、送风管路、空调散热器、干燥瓶、空调控制电脑、空调系统各传感器及执

行器、高低压压力表、故障设置和排除盒、控制面板、大型彩色喷绘电路原理图、可移动台架、电源、OBD诊断座、发动机控制电脑及曲轴传感器、实

训指导书。
(三)功能特点
1.数显式温度表显示车内外温度;
2.空调压缩机离合器,冷凝器风扇,鼓风机等采用220V转换的直流电源控制,既方便又安全;
3.风量及温度自动工调整;
4、指针式仪表实时显示高、低压力值;
5.数字式温度计,直观显示蒸发器出风口温度;
6.可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作;
7.故障模拟系统可模拟实际运行工况,设置多种常见故障。具体内容详见故障模拟设置装置说明。
8.数显式电压表显示各传感器信号;
9.自动空调系统匹配操作等;通过诊断座读取故障码及数据流等。
10.可增装加热装置;
(四)技术参数
1.外观尺寸
1450mm × 1000mm × 1850mm(长×宽×高)
2.工艺
汽车油漆高温烤漆处理;转动部件外加装防护装置;加装交流电源漏电保护装置。
3.调速电机:380V/1.5KW
4.蓄电池:60AH/12V
5.交流电源:380V;220V;
