一、技术性能

1 、 输入电源：三相四线（ 380V±10% 50Hz ）

2 、 工作环境：温度 -10℃ ～ + 40℃ 相对湿度＜ 85%( 25℃ )

3 、 装置容量：＜ 1KVA

4 、重 量： 150kg

5 、 外形尺寸： 1800mm × 700mm × 1250mm

二、装置构成

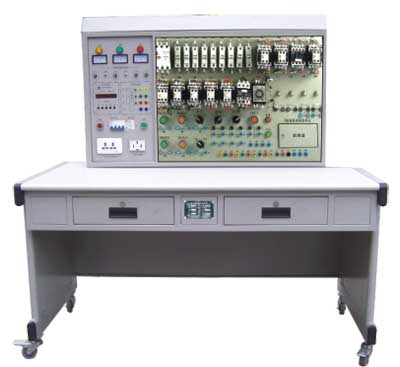

（一）主控屏

1 、 三相四线电源输入，通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作。

2 、 设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

3 、 三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。

4 、 实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。

（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。

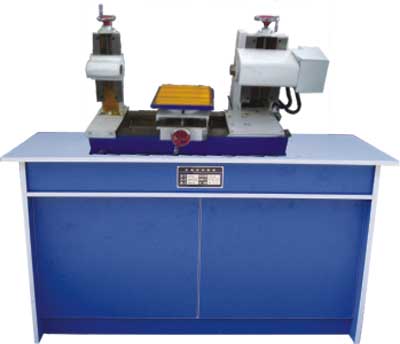

（三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。

（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。

三、实训项目与目的

1 、熟悉常用低压电气的机构、原理；

2 、通过观察机床模拟运动，了解机床的真实运动状况；

3 、掌握机床电器控制原理及各种保护装置；

4 、掌握机床常见故障发生部分现象及排除方法。

四、故障点设置一览表
