ZYBS-C6140 普通车床电气技能实训考核装置(半实物)

本装置由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想设备。


一、技术性能

1 、 输入电源:三相四线( 380V±10% 50Hz

2 、 工作环境:温度 -10℃ + 40℃ 相对湿度< 85%( 25℃ )

3 、 装置容量:< 1KVA

4 、重 量: 150kg

5 、 外形尺寸: 1800mm × 700mm × 1250mm

二、装置构成

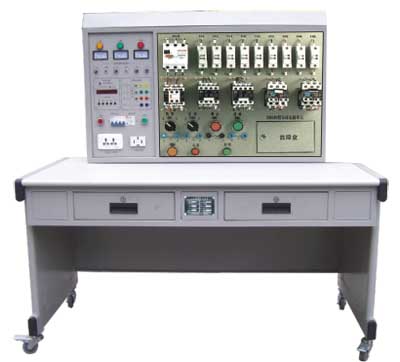

(一)主控屏

1 、 三相四线电源输入,通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作。

2 、 设有 450V 指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

3 、 三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。

4 、 实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。

(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。

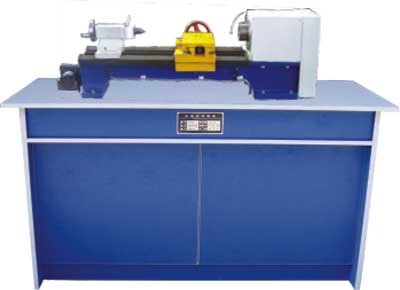

(三)仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。

(四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。

三、实训项目与目的

1 、熟悉常用低压电气的机构、原理;

2 、通过观察机床模拟运动,了解机床的真实运动状况;

3 、掌握机床电器控制原理及各种保护装置;

4 、掌握机床常见故障发生部分现象及排除方法。

四、故障点设置一览表

故障编号

故障现象

故障编号

故障现象

1

机床无法启动

10

主轴、冷却泵电动机不能启动

2

机床无法启动

11

冷却泵不能启动

3

机床无法启动

12

冷却泵不能启动

4

照明灯不亮

13

冷却泵不能启动

5

机床无法启动

14

刀架不能快速移动

6

机床无法启动

15

主轴不工作

7

主轴、冷却泵电动机不能启动

16

冷却泵不工作

8

主轴电动机控制不能自锁

17

不能快速移动

9

主轴电动机控制不能自锁
