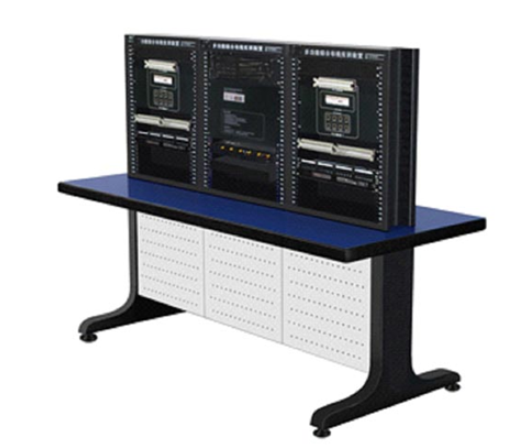

ZY-LBX01型 多功能综合布线实训装置

一、产品结构
   ZY-LBX01型 多功能综合布线实训装置由双绞线打线实训、双绞线跳线制作实训、双绞线端接测试实训、配线子系统管 / 槽布线技术实训、光纤端接和配线实训、以及双绞线端接故障演示实训等装置组成,物理上与实训室中心设备间机架用 5E 类双绞线相连,是完善的可使用的有源网络子系统实体。LG-LBX01型 多功能综合布线实训装置可维护性强,各个训练功能和测试功能模组全部采用结构化设计,当其中一部分因磨损需要更换时可以采用*小化的方式,只需对单一模组进行更换,节约维护成本和教学成本。

二、性能

1、能满足 6 人、每人 1 套实训装置同时进行铜缆或光缆端接实训,实训台双面操作,每个学生独立操作区域宽度不小于 600 毫米,彼此之间不会干扰;
2 、 双绞线端接测试实训。测试双绞线端接常见的故障现象包括开路、短路、交叉线对、反向线对和串对等,测试结果用液晶进行显示。
3 、 双绞线端接故障演示实训,利用双绞线端接故障演示装置,学生可以真实模拟测试常见网络布线工程中出现的各种布线故障,提高布线质量,积累正确布线和排除布线故障的经验。
4 、光缆配线和熔接实训,两个光纤配线架之间相互连接进行熔接操作实训,也能与其它光纤配线架相互连接进行熔接操作实训。
三、装置配置
1 、双绞线端接测试装置 1 台,带液晶显示器;
2 、双绞线打线测试实训装置 4 套,每套包括 8 个 4 对 110 接线端子,内置端接测试模块,配套 LED 指示灯;
3 、双绞线跳线测试实训装置 4 套,每套包括 8 个 RJ45 网络接口,内置端接测试模块;
4 、光缆实训模组 2 套,每套实训模组包括 ST 、 SC 耦合器各 12 个;
5 、9"14U 三联开放式操作台 1 张;
6 、24 口网络配线架 4 个, 100 对 110 语音跳线架 4 个,理线环 4 个;
7 、操作台 1 张,规格:长 2000mm× 宽 860mm× 高 1480mm 。
四、实训功能
1 、双绞线打线实训:每套打线测试实训装置配 8 个 4 对 110 接线端子,用 4 根双绞线,可训练打线 64 次。 4 套装置可训练打线 256 次。
2 、双绞线跳线制作实训:每套跳线测试实训装置配 8 个 RJ45 网络接口,用 4 根双绞线,可训练压线 8 次。 4 套装置可训练压线 32 次。
3 、双绞线端接测试实训:对双绞线接线图,包括正常连接、开路(断路)、短路、反向线对( Reversed Pair )、交叉线对 (Crossed Pairs) 和串对 (Split Pairs) ,进行测试实训。
4 、双绞线端接故障演示实训:通过嵌入式系统和 LCD 模拟演示双绞线端接状态(接线图),包括正常连接、开路(断路)、短路、反向线对( Reversed Pair )、交叉线对 (Crossed Pairs) 和串对 (Split Pairs) 故障等。
5 、光缆配线和熔接实训:每次能够熔接 4 根 6 芯光纤,也能插接 12 根 ST-ST 光纤跳线或者 12 根 SC-SC 光纤跳线,或者 24 根 ST-SC 光纤跳线。
6 、能够进行综合布线系统各种永久链路实训。实验仪与配线架、跳线架、跳线等组合,进行多种永久链路端接实训。能够搭建多种网络链路和测试链路的平台。
7 、综合布线工程实训:水平子系统管 / 槽布线技术实训;工作区子系统网络插座安装实训。
