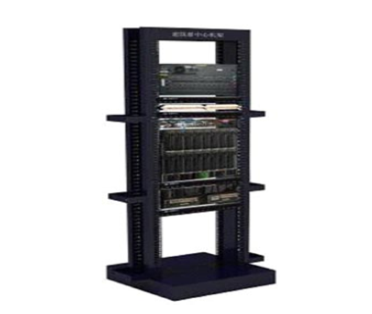

ZY-LQX01型 建筑群中心设备间与通信链路装置

一、产品结构
   ZY-LQX01型 建筑群中心设备间与通信链路装置模拟 CD 和建筑群子系统,包含中心设备间和干线两个部分,是实训室的有源交换设备和无源布线系统汇聚的场所,提供布线系统展示和运作的功能;干线由语音和数据链路组成,结构上即由设备间通过桥架连接至综合布线实训操作台或工程项目模拟建筑的楼宇设备间 BD ,并预留足够的长度供学生作主干端接训练。
二、基本配置
1、42U 黑色开放式立式机架 1 台,带 2 个垂直理线槽、地弹式电源插座及信息插座各 1 个;
2、网络交换机 1 台, 24 个 10/100M 自适应端口;
3、RJ45-SC 光纤收发器 1 对;
4、机架式网络服务器 1 台, Intel Xeon CPU ,主频 ≥2GHz ,内存 2GB ,硬盘 500GB ,带 19 吋液晶显示器、滑轨;
5、语音交换机 1 台, 4 外线 48 分机, 1 部专用话机;
5、24 口 cat5e 模块式配线架 1 个;
6、100 对 110 语音配线架 1 个;
7、理线架 2 个;
8、12 口 SC 光纤配线架 1 个。
三、其它连接线材
1、SC 尾纤 24 条;
2、彩色 cat5e 2 米跳线 24 条;
3、110-110 1 对跳线 6 条;
4、110 - RJ45 1 对跳线 6 条;
5、SC-SC 3 米双工光纤跳线 6 条;
6、cat3 室内 25 对线缆 100 米;
7、室内多模 6 芯光缆 100 米;
8、cat5e 非屏蔽网线 1 箱;
9、2*3 电源插座 1 个。
四、实训功能
    ZY-LQX01型 建筑群中心设备间与通信链路装置展示综合布线设备间机柜(建筑群中心机架 CD )的安装规范、标识规范、运作原理,同时接入校园网,不仅让综合布线实训室形成一个互联互通的真实网络结构,而且可以让学生直观的认识、了解建筑群布线中心设备间的基本架构。让学生能直观生动地认识和学习综合布线设备间子系统的构成和运作。
