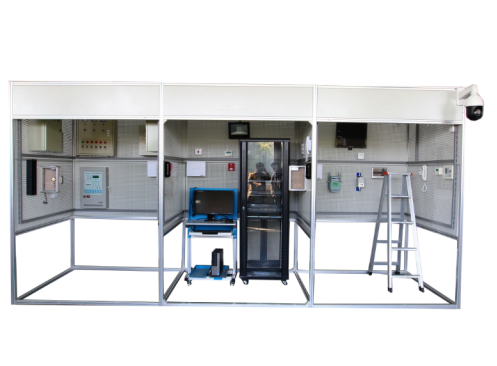

ZY-NLY04B型 楼宇智能化安防工程布线实训系统

一、产品概述
      ZY-NLY04B型 楼宇智能化安防工程布线实训系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、楼宇消防工程技术、综合布线技术、弱电工程技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
     ZY-NLY04B型 楼宇智能化安防工程布线实训系统在结构上以智能建筑模型为基础,包含了智能大楼、智能小区、管理中心和楼道等典型结构,涵盖了对讲门禁系统、安防、视频监控、巡更系统综合布线和家居智能照明6个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、产品特点
1.实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务,以职业实践活动为主线,通过“做中学”,真正提高学生的动手技能和就业能力。
2.适用面广:基于楼宇智能化的视频监控系统、对讲门禁系统、防盗报警系统、巡更系统、家居智能照明系统的工作过程进行设计,可满足实训教学、工程训练及职业技能竞赛的需要。
3.模块化设计:由多种系统部件组成,既可将各系统作为独立的模块进行训练,也可将各系统组成综合的建筑智能化系统进行训练。
4.综合性强:培养学生的识图能力、常用工具和量具的选择及使用、材料选型和器件安装与运行、质量检验等综合能力。
5.配套教材齐全:为了增强教学效果及保障实训项目顺利开展,提供配套本设备使用的正规出版社出版《楼宇智能化系统安装与调试》、《智能楼宇系统操作与实训》、《楼宇自动化技术与应用》等教材。
6.可靠性高:为了保证本产品实训教学效果及确保产品质量稳定可靠,要求投标时提供省级以上部门出具的产品检测报告,原件备查。
7.规范性高:为了防止出现“三无产品”,交货时提供设备制造厂商名称、商标及出厂合格证等齐全的相关信息。
三、主要技术性能
1.输入电源:单相三线 220V±10% 50Hz
2.工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
3.装置容量:≤1.2kVA
4.外型尺寸:4660mm×1580mm×2300mm
5.安全保护:具有漏电压、漏电流保护,安全指标符合国家标准
四、系统结构与组成
1.楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁、室内安防、周边防范、视频监控、巡更、智能家居照明、一卡通系统、消防系统控制等系统组成。
2.建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。
3.管理中心实现智能大楼(小区)的集中监控和管理,安装有管理中心机、视频监控台、监控计算机、巡更、智能家居照明控制箱、一卡通系统、消防系统控制、等典型管理设备。
4.在智能大楼(小区)内安装典型探测器(烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等)、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。
5.在管理中心区域和智能大楼(小区)内,安装典型监控器材(半球摄像机、红外摄像机、枪机、快速球云台摄像机、网络摄像机等),实现关键区域视频监控,设有两台监视器,其中一台17寸液晶监视器,一台19寸液晶监视器。
6.一卡通卡水电器表安装在模拟大楼用电,交费用电,用水、用气的交费管理。
7.消防系统大楼配置有智能消防控制主机、楼层顶安装有总线式智能温度传感器、总线式智能燃气传感器、总线式智能烟传感器、模拟通道安装有消防警灯、输入/输出模块、输入模块、总线式消防专用手动报警模块等.
8.功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。
9. 器件的安装方式与实际工程一致,通过自攻螺丝与工程塑料卡件的配合使用,一名学生即可单独完成器件的安装;布线方式通过线槽或线管布线.
五、基本配置
(一)基本规格
序号 器材名称 器材规格或型号 数量
1 建筑模型 由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm(长×宽×高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。 1台
2 电脑桌 600mm×600mm×800mm 1台
3 钢凳 Φ300mm×450mm 1把
4 铝人字梯 900mm×250mm×1200mm 1把
5 智能家居照明控制箱 600mm×450mm×150mm 1台
6 工程塑料卡件 20mm×10mm×11mm 300个
7 计算机 电脑1.M7150(E5800) 2.屏幕尺寸:19英寸 3.CPU 型号:Intel 奔腾双核 E5800 4.CPU频率:3200MHz 5.内存容量:4GB DDR3 6.硬盘容量:500GB 7200转,SATA2,7.内装操作系统,对讲门禁软件,室内安防软件,巡更系统软件,监控软件 1台
8 楼宇智能化安防布工程各系统概述 平台根据可视对讲、入侵报警、视频监控、巡更、智能家居监控等系统的知识点和技能点,采用全真实物教学的方法,对楼宇智能化系统实际器件的安装、接线、编程和调试过程进行讲练操作,帮助学生快速掌握楼宇智能化器件的安装和调试技巧。包含以下系统:
1.可视对讲系统器件安装、接线、调试视频(多功能室内分机、门前铃、室外主机、电控锁等器件介绍、安装、接线,室外主机、室内分机、管理中心机等调试)
2.入侵报警系统器件安装、接线、调试视频(入侵报警系统器件介绍,红外探测器、液晶键盘、8防区报警主机等安装、接线,大型报警主机编程调试)
3.巡更系统器件安装、调试视频(巡更系统器件介绍,巡更点安装,巡更器使用,巡检点的设置、路路的设置、时间表设置等、网络远程信息发布)
4.视频监控系统器件安装、接线、调试视频(红外摄像机、高速球、硬盘录像机等安装、接线,硬盘录像机调试)APP远程监控调试、电脑端监控调试等。
5.智能家居监控系统器件安装、调式.
1、用于ZigBee基本的传感数据采集与输出控制实验APP客户端互联网控制。
2、智能家居电器安防管理系统 模拟智能家居应用,通过软件对产品模块进行管理
3、系统分区管理,模拟三室一厅包函厨卫等智能照明,安防,空调,电视,等家电的控制与监控。
4、智能照明
智能照明系统,对灯光进行智能控制与管理的系统,跟传统照明相比,实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理,并可以用多种控制方式实现以上功能,*主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等,从而达到智能照明的节能、环保、舒适、方便的功能。
智能家居控制器安装,远程监控的设置操作)
6、一卡通系统
系统配置有ID卡水表(DN201000脉冲/T)、ID卡电表(AC220V\10A)、ID卡气表(MSG2.5立方,左进右出)、收费读卡器(USB,5V <500MA)、一卡通管理软件
7消防系统
配置有智能消防控制主机、总线式智能温度传感器、总线式智能燃气传感器、总线式智能烟传感器、消防警灯、输入/输出模块、输入模块、总线式消防专用手动报警模块、智能消防控制主机、总线式智能温度传感器等,可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。
1套
9 智能安防系统管理仿真软件 (1)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。
(2)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
(3)集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
★为保证软件正版,投标时提供软件著作权证书备查

10 建筑大楼三维电气安装调试实训仿真软件 以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
★为保证软件正版,投标时提供软件著作权证书备查

(二)系统配置
序号 器材名称 器材规格或型号 数量
(1)对讲门禁系统
1 彩色可视室外主机   1台
2 普通壁挂室内分机   1台
3 主机安装盒   1只
4 管理中心机   1台
5 联网器   1只
6 电源箱   1只
7 层间分配器(4分支)   1只
8 通讯转换模块   1个
9 管理软件   1套
10 非接触卡   2张
11 免提可视室内分机   1台
(2)室内安防及周界防范系统
12 震动探测器   1只
13 玻璃破碎探测器   1只
14 烟雾探测器
15 被动红外探测器   1只
16 门磁   1对
17 红外对射探测器   1对
18 声光报警器   1只
19 家用紧急求助按钮   1只
20 被动红外幕帘探测器   1只
21 大型报警主机   1台
22 液晶键盘   1台
(3)视频监控系统
23 匀速球摄像机   1台
24 彩色半球摄像机   1台
25 网络摄像机   1台
26 硬盘录像机   1台
27 19寸液晶监视器   1台
28 红外摄像机   1台
29 枪机   1台
30 支架   2个
31 液晶监视器   1台
32 硬盘   1块
33 单头音频线   4根
34 自动光圈镜头   1个
(4)巡更系统
35 巡更器   2台
36 巡更点   10根
37 标志牌   10个
38 通讯座   1个
39 巡更管理软件   1套
(5)综合布线系统
40 程控交换机   1台
41 RJ45配线架   1套
42 以太网交换机   1台
43 电话程控交换机   1台
44 电话配线架   4套
45 底盒   10个
46 电话模块   10块
47 网络模块   10块
48 电话机   4台
49 RJ45水晶头   100个
50 RJ11水晶头   100个
51 网络线钳   1把
52 打线钳   1把
53 线缆测试仪   1台
(6)智能家居照明控制系统
54 照明控制箱   1套
55 照明灯具吸顶灯   2个
56 无线智能开关   2个
57 智能窗帘   1个
58 无线燃气探测器   1个
59 声光报警器   1个
60 红外转发器   1个
61 智能家居主机   1个
62 智能插座   4个
63 AP路由器   1个
64 无线探测器   1个
65 无线网络摄像机   1套
(7)一卡通系统
66 ID卡水表   1套
67 ID卡电表   1套
68 ID卡气表   1套
69 收费读卡器   1套
70 一卡通管理软件   1套
71 消费机   1套
(8)消防系统
72 智能消防控制主机   1台
73 总线式智能温度传感器   1个
74 总线式智能燃气传感器   1个
75 总线式智能烟传感器   1个
76 声光报警器   1个
77 输入/输出模块   1个
78 输入模块   1个
79 总线式消防专用手动报警模块   1个
80 火灾显示盘   1个
(7)耗材类
81 工程塑料卡   300个
82 23芯线 2卷
83 23芯线 2卷
84 16芯线 1卷
85 16芯线 1卷
86 屏蔽双绞线 2芯 20米
87 视频线 SYV75-3 1卷
88 BNC插头   20个
(7)工具
89 剪刀   1把
90 烙铁 40W 1把
91 剥线钳   1把
92 螺丝刀 小一字 2把
93 螺丝刀 小十字 2把
94 螺丝刀 长柄十字 1把
95 尖嘴钳   1把
96 斜口钳   1把
97 焊锡丝   1卷
98 万用表 3位半 1个
99 内六角扳手 Φ8 1把
100 内六角扳手 Φ5  1把
六、通过项目任务实施,可考察的职业能力
1.建筑智能安防布线的实施能力
2.对讲门禁系统安装、接线与调试能力
3.室内安防与周边防范系统安装、接线与调试能力
4.视频监控系统安装、接线与调试能力
5.巡更系统安装与调试能力
6.入侵报警系统安装、接线、编程与调试能力
7、综合布系统设计管理实训能力
8、智能家居系统综合实训调试能力
9、一卡通系统安装调试能力
10、消防系统调试接线能力
11、系统运行维护能力
