ZY-NLY04A型 楼宇智能安防布线实训系统

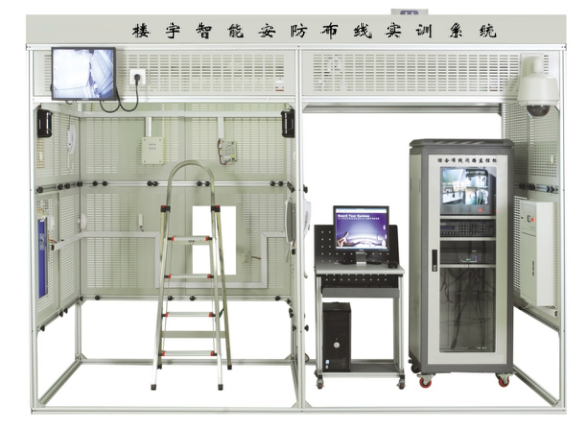

综合布线实训系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
1、楼宇智能安防布线实训系统采用模型模块化设计，由建筑模型、对讲门禁、室内安防、周边防范、视频监控、巡更、DDC照明控制等系统组成。
2、建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，安保区域设有单元门,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练，实现单元和单户可视对讲功能。
3、管理中心实现智能大楼（小区）的集中监控和管理，安装有管理中心机、视频监控台、监控计算机、DDC照明控制箱等典型管理设备。
4、在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射，安保区域的房间窗户装有幕帘探测器，实现室内安防与周边防范功能。
5、在管理中心区域和智能大楼（小区）内，安装典型监控器材（半球摄像机、红外摄像机、枪机、快速球云台摄像机、网络摄像机等），实现关键区域视频监控，设有两台监视器，其中一台17寸液晶监视器，一台19寸液晶监视器。
6、功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行，通过接线和配置，也可进行联动实训。
7、器件的安装方式与实际工程一致，通过自攻螺丝与工程塑料卡件的配合使用，一名学生即可单独完成器件的安装；布线方式通过线槽或线管布线。
二、基本配置
(一)基本规格
1-建筑模型-由铝合金型材框架和安装布线网孔板组成，3120mm×1580mm×2310mm（长×宽×高），分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。-1台-
2-电脑桌600mm×600mm×800mm-1台-
3-钢凳Φ300mm×450mm-1把-
4-铝人字梯-900mm×250mm×1200mm-1把-
5-DDC照明控制箱500mm×400mm×150mm-1台-
6-工程塑料卡件20mm×10mm×11mm-300个-
7-计算机-主流品牌电脑， 网卡：集成网卡 显示芯片：内存：容量1G 速度：DDR4 硬盘：容量500G SATA硬盘21液晶显示器。内装操作系统，管理系统软件，编程软件，★保修:3年原厂免费上门服务（含主机、显示器、 鼠标、键盘、DVD 等所有易损部件 ）。
★8-实验室远程管理系统软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书原件及合法使用授权和系统演示视频）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
★9-建筑大楼三维电气安装调试实训仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书及合法使用授权） 软件以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
（二）系统配置
（1）对讲门禁系统
1-彩色可视室外主机1台
2-通用壁挂室内分机台
3-主机安装盒1只
4-管理中心机1台
5-联网器-1只
6-专用电源箱-1只
7-层间分配器（4分支）1只
8通讯转换模块1个
9-管理软件-1套
10-非接触卡5张
11-免提可视室内分机1台
（2）室内安防及周界防范系统
12-震动探测器-T971A-1只
13-玻璃破碎探测器-1只
14-感温探测器1只-
15-烟雾探测器-LH-94(II)-1只
16-可燃气体探测器-LH-88(II)-1只
17-被动红外探测器-2只
18-门磁-HO-03-1对
19-红外对射探测器-1对
20-声光报警器-HC-103-2只
21-家用紧急求助按钮-HO-01B-1只
22-被动红外幕帘探测器-DC12V-1只-
23-大型报警主机1台-
24-液晶键盘1台-
25RS232打印机接口模块1只-
（3）视频监控系统
28-高速球摄像机-HAV-8227WHDV-1台-
29-彩色半球摄像机-1台-
30-矩阵主机-1台-
31-硬盘录像机-DH-DVR7816-1台-
32-19寸液晶监视器-1台-
33-红外摄像机-1台-
34-枪机-1台-
35-支架-2个-
36-液晶监视器--1台-
37-硬盘-500G SATA-1块-
（4）巡更系统
40-巡更巡检器-L-9000中文机-1台-
41-通讯线-L-9000-1根-
42-充电器-L-9000-1个-
43-信息钮-ID-EM-6个-
44-DDC照明控制系统主要配置有照明控制箱、照明灯具、开关电源、传感器、USB网络接口、DDC控制器、组态监控系统等部件。可进行照明设备安装、配电线路敷设、DDC控制、照明监控等操作实训。DDC控制器（5个数字输入，5个数字输出）配置1个，DDC控制器（具有时间表功能）配置1个。-1套-
45-网络摄像机、交换机、配套工具及耗材-网络摄像机、摄像机支架、交换机、网线钳、线缆测试仪、钢锯、锯条、卷尺、记号笔、网线、PVC线管、弯头、迫码、杯疏等-1套-
（5）耗材类
46-工程塑料卡-300个-
47-23芯线-黑-2卷-
48-23芯线-红-2卷-
49-16芯线-黄-1卷-
50-16芯线-蓝-1卷-
51-屏蔽双绞线-2芯-20米-
52-视频线-SYV75-3-1卷-
53-BNC插头-30个-
（6）工具类
54-剪刀-1把-
55-烙铁-40W-1把-
56-剥线钳-1把-
57-螺丝刀-小一字-2把-
58-螺丝刀-小十字-2把-
59-螺丝刀-长柄十字-1把-
60-尖嘴钳-1把-
61-斜口钳-1把-
62-焊锡丝-1卷-
63-万用表-3位半-1个-
64-内六角扳手-φ6-1把-
65-三角套筒-1把-
三、可考察的职业能力
1.建筑智能安防布线的实施能力
2.对讲门禁系统安装、接线与调试能力
3.室内安防与周边防范系统安装、接线与调试能力
4.视频监控系统安装、接线与调试能力
5.巡更系统安装与调试能力
6.DDC照明系统安装、接线、编程与调试能力
7.系统运行维护能力
