一、产品特点
1.   ZY-LSP02型 视频监控系统实训装置安装了全套视频监控系统，通电后就能正常工作，特别适合认知与技术原理演示。
2.   精选了视频监控系统的典型产品和*新技术，具有工程实际使用功能。可以将摄像机安装到楼道和门口，对实训室进行日常管理，学生能够在一个真实的应用环境中进行工程安装实践和操作管理，理实合一。
3.   全部选用网络摄像机，既能进行硬件安装实训，也能进行软件配置与调试。
4.   ZY-LSP02型 视频监控系统实训装置特别增加了网络跳线制作和测试实验仪，能够进行网络布线基本技能实训。
5.   特别增加了音视频接头制作和测试实验仪，掌握莲花头制作基本技能。

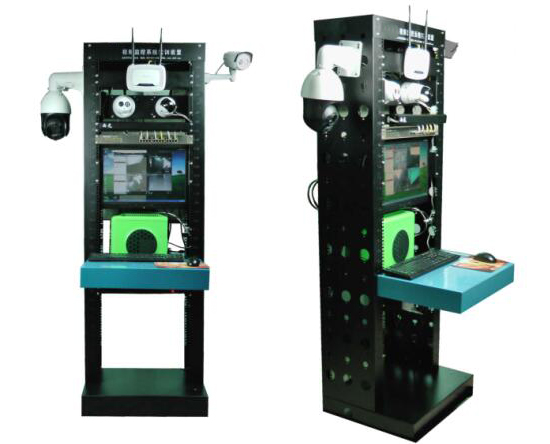

6.  ZY-LSP02型 视频监控系统实训装置结构为开放式机架，落地安装，立式操作，稳定实用，节约空间。 二、技术参数
1、产品规格：长1.0米，宽0.9米，高1.8米
2、电压/功率：220V/500W
3、产品重量：65Kg
三、配置清单及参数：
1、19英寸开放式机架1套：
（1）全钢结构，19英寸，38U，长600mm，宽900mm，高1800mm。
（2）两侧立柱分别设计有3列16排48个φ6.5安装孔，3列8排24个φ25穿线孔，3列8排24个φ50穿线孔。
（3）顶帽设计有3列5排15个φ6.5安装孔，3列3排9个φ25穿线孔，3列2排6个φ50穿线孔。
（4）底座设计有4个φ50穿线孔。
（5）正面安装有操作台,长560mm，宽400mm,高90mm。
（6）背面安装有19寸1U零件工具盒，长580mm，宽200mm,适合放置零件和器材。
（7）内部安装有19寸1U棚板，长485mm，宽295mm，高15mm。
（8）配置有19英寸1U，6位，250V，10A，2500W专用PDU电源插座1个。
（9）配置有19英寸1U，8位，250V，10A，2200W专用PDU电源插座1个。
2、网络线制作与测量实验装置1套：
（1）在实训装置的背面安装有网络线制作与测量实验装置1套。全钢喷塑机箱，19英寸，7U，长480mm,宽35mm,高310mm。
（2）实训装置工作电压≤12V直流电压，操作安全。
（3）实训装置面板上部设计有4组2行9排共计72个指示灯，共计有36组上下对应的指示灯，每组指示灯持续循环闪烁。
（4）实训装置面板中部设计有4排2行共计8个RJ45屏蔽网络插口，每排上下两个为1组，用于网络跳线的插接。
（5）每组RJ45屏蔽网络插口对应1组指示灯，能够直观和持续显示每根网络跳线的电气连接情况和屏蔽情况，也能显示每根线芯的跨接、反接、短路、断路等各种常见故障。
（6）具有常用网络跳线技术认知、演示和基本技能实训功能，同时安装和显示4根跳线。
3、音视频线制作与测试实训装置1套：
（1）在实训装置的背面安装有音视频线制作与测试实训装置1套。全钢喷塑机箱，19英寸，7U，长480mm,宽35mm,高310mm。
（2）实训装置工作电压≤12V直流电压，操作安全。
（3）实训装置面板上部设计有12排2行共计24个指示灯，每排上下两个为1组，共计有12组上下对应的指示灯，每组指示灯持续循环闪烁。
（4）实训装置面板中部设计有12排对应的音视频接头，每排上下两个为1组，能够同时插接12根音频或者视频跳线，能够直观和持续显示12根音频或者视频跳线的电气连接情况，也能显示每根跳线的跨接、反接等各种常见故障。
（5）具有常用RCA、BNC等音视频接头的技术认知、演示和基本技能实训功能，同时安装和显示12根音视频跳线。
4、视频监控主机1套：
（1）在实训装置内安装有视频监控主机1台。采用*新微型彩色机箱，40G内存，500G硬盘，HDMI/VGA双接口。
（2）配置有笔记本型键盘和鼠标1套。
（3）视频监控系统的控制和存储设备，可完成对整个监控系统的控制和记录存储等。
5、液晶显示器1台：
（1）在实训装置正面安装有19寸液晶显示器1台。
（2）配置有显示器安装支架1个，尺寸：480×120×50mm。
（3）视频监控系统的终端显示设备，可完成对监控视频的实时显示和视频回放等工作。
6、一体化球形摄像机1套：
（1）在实训装置左侧立柱安装有球形摄像机1台。供电电压：DC12V，130万像素，水平360度旋转，上下105度。
（2）配置有DC12V电源适配器1个。
（3）配置有球机支架1个。
（4）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。
7、网络半球摄像机1套：
（1）在实训装置正面安装有网络半球摄像机1台。供电电压：DC12V，100万像素。
（2）配置有DC12V电源适配器1个。
（3）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。
8、迷你网络半球摄像机1套：
（1）在实训装置正面安装有迷你网络半球摄像机1台。供电电压：DC12V，130万像素，自带云台，360度旋转。
（2）配置有DC12V电源适配器1个。
（3）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。
9、摄像机安装支架1件：
尺寸：480×120×100mm，用于两个半球摄像机的安装和固定。
10、网络枪式摄像机1套：
（1）在实训装置右侧立柱安装有枪式摄像机1台。供电电压：DC12V，130万像素。
（2）配置有DC12V电源适配器1个。
（3）配置有枪机支架1个。
（4）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。
11、无线路由器1套：
（1）在实训装置正面安装有无线路由器1个。供电电压：DC9V供电，5口。
（2）配置有DC9V电源适配器1个。
（3）配置有无线路由器安装支架1个，尺寸：480×80×10mm。
（4）视频监控系统的传输设备，向外发射无线信号，可完成监控信号的无线传输。
12、网络交换机1台：在实训装置正面安装有网络交换机1台。1U，24口，视频监控系统的控制设备，可完成监控信号对不同设备的交换传输。
13、理线环1个：19寸，1U，可完成线缆的整理，方便管理维护。
四、实训功能
1.各种网络摄像机（全球、半球、枪式）的硬件安装实训功能。
2.各种网络摄像机的软件配置和调试实训功能。
3.视频监控录像机的硬件安装和软件设置等系统调试实训功能。
4.无线网络路由器的硬件安装与软件配置和调试实训功能。
5.网络跳线制作和永久链路搭建的基本技能实训功能。
6.音频和视频接头的制作和测试基本技能实训功能。
