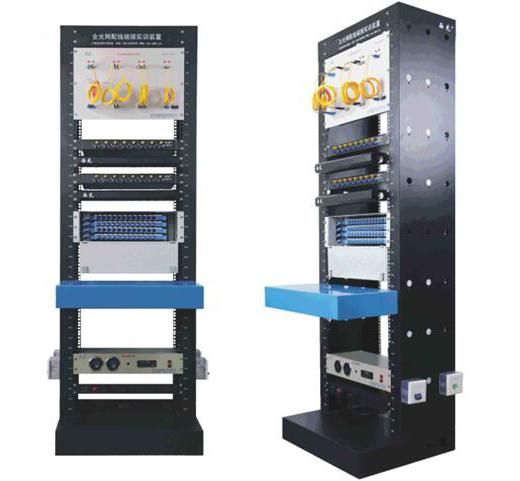

一、ZY-LGL01型 全光网配线端接实训装置产品特点：
1、产品以低成本实现8路多种光纤跳线和链路同时测试功能。
2、产品配置有SC、ST、FC、LC四种光纤耦合器，具有10种不同光纤跳线和链路的配线、端接、通断测试等功能。
3、产品配置的指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路的通断。
4、产品配置了48口光纤配线箱(ODF)、8口SC+8口ST组合式光纤配线架、各种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤通信工程安装施工技术实训与测试。包括光纤熔接和冷接。
5、产品精选了常用工程器材，包括SC口+ST口组合式光纤配线架，48口SC光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种透明光纤信息插座等专业器件，突出理论教学与工程相结合。
6、产品配置带遥控器的数码播放器和U盘，插入U盘自动播放语音解说词，方便教学与实训。
7、产品配置了专门的实训材料包，方便教学与实训。
8、全光网配线端接实训装置产品按照网络与通信机房真实工程应用案例，采用落地安装，立式操作。
9、实训室配套有了光纤熔接机、光纤工具箱、光纤冷接工具箱、10种光纤跳线等工具和器材。
二、技术参数1、规格：长600mm，宽580mm，高1800mm
2、电压功率：交流220V/50W
3、产品重量：50Kg
三、主要配置
1. 光纤配线端接实验仪 1台；
2. 19英寸8口SC+8口ST组合式光纤配线架 2台；
3. 19英寸48口SC光纤配线箱(ODF) 1台；
4. 19英寸理线环 2个；
5. 光纤信息插座 4个；
6. 数码播放器 1台；
7. PDU电源 1个；
8. 琴键操作台 1个；
9. 19英寸开放式机架 1套。
四、实训功能
1、全光网建筑群光缆架空安装实训
2、网络摄像机安装与软件调试实训
3、全光网设备间配线端接技术实训
4、光纤冷接、熔接实训
5、全光网管理间配线端接技术实训
6、光缆永久链路安装与测试实训
7、全光网工作区光口插座安装实训
8、光缆基本链路，永久链路连接测试
9、穿钢管布线安装实训
10、无线监测实训情况管理实训成绩
