一、其与同类产品相比具有以下优点：

1、实验部分：

● 元器件均已安装在单元盒盒体内，实验安全可靠。

● 元器件接线端口均已引至单元盒面板自锁紧接线柱上，避免实验反复拆装螺丝、铜件而缩短元器件使用寿命。

● 采用自锁紧叠插式连接线实验连线方便、快捷，在较短的课时内有充分时间完成实验。

● 元件单元盒在实验屏上可任意移位、拆卸、易保管。

● 元件盒后盖压卡式结构，装卸方便，以便于维修和观察内部元器件结构。

● 具有直流电机实验，大大提高实验室的利用率、管理水平、规划程度和经济效益。

● 整体结构紧凑，外形美观大方，组装方便，它是各类高等院校、中等院校、技校、职业学校、培训考核机构工厂电气控制设备理想换代产品。

2、实训考核部分：

● 元器件已装在特制的底座上，实训时选择合适位置插入通用九孔底板就可根据规划要求连线实训，一改过去用螺丝固定、单一位置的死板繁琐的方法。

● 实训元器件可重复利用，固定元器件不需钻孔，元器件存放有专门储存柜，管理方便。

● 利用现有的元器件，用户可自由设计更多的实验实训考核项目。

二、结构与功能（以二十四座为例）：

1、学生桌：配有学生桌12张，尺寸：148×75×130cm，桌面中央设置九孔通用插板，一桌二座，桌子下部为元件储存柜，中间抽屉放置常用工具等。

2、示教台：能分别控制12台学生实验台的电源，示教屏具有讲解、演示功能。

3、实验屏：实验屏由实验单元板及铁质喷塑材料组成，单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合采用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不用的元器件线路符号，元器件接线端均由面板上的接线柱引出。

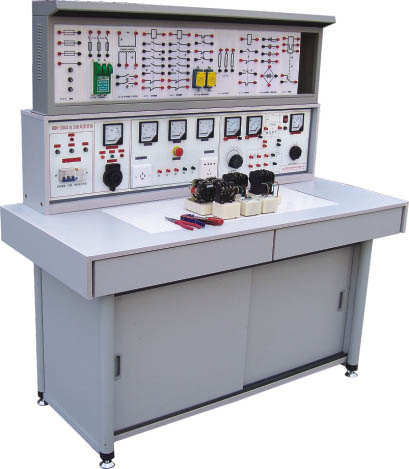

4、电气控制实验台(每桌配置1台)：

(1)电源输入指示。

(2）UFU、VFU、WFU三相电源输入熔断器。

(3)电源总开关：具有漏电、过载、短路保护功能。

(4)电压换相开关：用来观察三相线电压，450V电压表指示。

(5)电流表2A3只，分别指示U、V、W电流输出值。

(6)急停按钮：按到底切断实验台电源。

(7)三相四线输出接线座。

(8)三相电源插座。

(9)220V市电插座，供外接仪器使用。

(10)电源开关：控制“交直流调压电源”。

(11)FU：交直流调压电源保险座。

(12)0-240V交流输出：0-240V交流输出接线座。

(13)0-240V直流输出：0-240V直流输出接线座。

(14)电压表250V：指示调压电源的输出电压值。

(15)Ra、Rf调节旋钮。

(16)Ra、Rf接线座。

(17)Ra、Rf指示表。

三、器材配备：

(一)实验单元板(每台)

(二)实训考核元器件(每台)：

交流接触器4只，信号灯1只，整流二极管1只，大功率电阻3只，钮子开关1只，行程开关4台，3H铁壳按钮1只，倒顺开关1只，三相闸刀1只，三相双投闸刀1只，热继电器1只，时间继电器1只，变压器1只，三相180W电机2台，直流电机1台。MF47万用表1只，兆欧表1只，钳形表1只，1套尖嘴钳、螺丝刀、剥线钳等工具，导线若干。

(三)实验、实训、考核项目：

……自由设计项目。
